モビリオ 車中泊用フラットベッドの完成

シェアする

  • このエントリーをはてなブックマークに追加
  • 1

モビリオ 車中泊用のフラットベッドを

アルミフレームで自作DIYしています。

モビリオはそのまま倒しても完全な

フラットにはなりません。

凹凸がひどくクッションなどを使っても

段差がなくなりません。

そこでアルミフレームを使って

フラットベッドを作ってみました。




さて長かったモビリオのフラットベッドも

今回で完成です。

下板をフレームの上に載せただけでも

ベッドになりますが安定しません。

まあ、当たり前ですよね・・・

そこで下板とフレームを固定します。

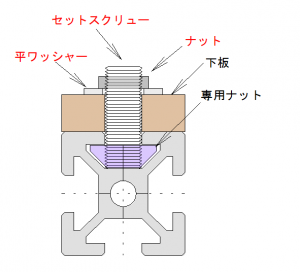

セットスクリューとナットを使って

下板をフレームに締め付けます。

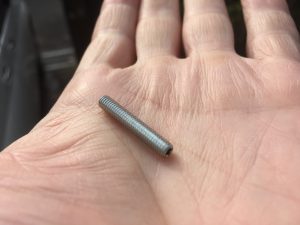

セットスクリューにはねじ頭がなく、

その代りに六角形の穴が空いてます。

そこをレンチで締めこむねじです。

このねじを使うとねじ頭の突起がないため

位置決めに利用することができます。

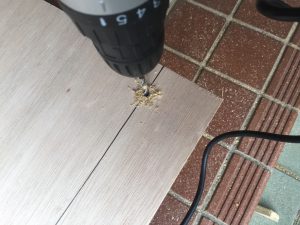

まずは下板に穴をあけます。

セットスクリューはM4×25mmなので、

加工穴はΦ5mmとします。

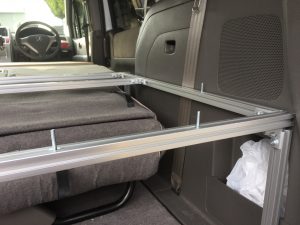

次にアルミフレームに専用ナットを入れて、

そこにセットスクリューを締めこみます。

するとネジが棒のように立っています。

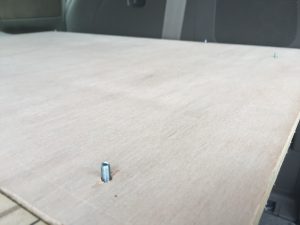

そこに先ほど穴加工した下板を載せます。

下板の穴位置にセットスクリューを移動させ

増し締めしてスクリューを固定します。

最後に平ワッシャーを入れてナットで

締め付ければ完成です。

同じように他の下板にも穴加工をして、

セットスクリューを固定します。

これにより次のメリットがあります。

(メリット)

*******************

 ・下板が全く動かなくなり安定する

 ・下板でフレームどうしを連結できる

 ・下板の取り付けが簡単になる

*******************

まず安定感は抜群ですね!

1、3列目のフレームが2列目の下板で

連結されるので全てが一体となります。

それと取り付けも簡単になります。

セットスクリュー位置に下板の穴を

合わせるだけなので毎回同じ位置に

きちんと入ります。

これでフラットベッドの完成!

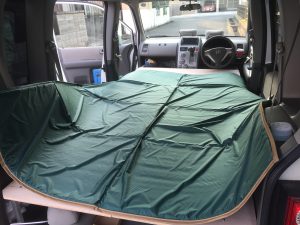

さっそくマットを敷いてみます。

まずは普段キャンプで使用するテント用の

下マットを置いてみました。

このマットはセミダブルサイズありますが、

縦は足りませんね。

意外とモビリオ車内は長い!!

手前側は幅が狭くなっており、

このマットではうまく折れませんでした。

次に低反発ダブルサイズマットです。

こちらも縦はやはり足りません。

ただ低反発なため手前側はある程度形状に

合わせて変形してくれています。

私的にはこちらが良いさそうです。

全てのシートを倒してフラットにすると

予想以上に広い空間ができました。

セミダイブサイズのマットが入るので

大人二人でも十分寝れるサイズです。

最後に製作にかかった費用や問題点、

改善すべき点をまとめたいと思います。

====================
