ホームシアター用巻き取り式ロールスクリーンを共同DIY

シェアする

  • このエントリーをはてなブックマークに追加
  • 1


1. はじめに

ここではアルミフレームやアルミパイプを使ったDIYを紹介しており、

興味を持ってもらい利用したい人にアドバイスしながら一緒にDIYする

「LINK YOUR DESIGN」という活動を実施しています。

アルミフレームやアルミパイプはとても便利な材料ですが、

入手性の悪さからあまり知られていません。

そこで私が一緒に部品選定や設計をお手伝いして共同でDIYする活動です。

これまでも多くの相談者の方と一緒にDIYしてきました。


(共同DIYサポート事例集)

アルミパイプやアルミフレームを使ってみたいという方と一緒に共同DIYを行っています。これらの材料はとても便利ですが入手性の悪さからあまり知られていません。そのため部品選定や使い方、加工、組立方法など初めての人はわかりにくいです。そこで共同DIYでは誰もが扱えるようにサポートしています。

(卒業研究用ステップを共同DIY)

kさんは卒業研究で使うステップをアルミフレームで製作したいという相談でした。アルミフレームを使うのは初めてで部品の種類や使い方、設計までアドバイスさせてもらいました。また学校の都合でミスミから購入することとなり、部品の型式なども一緒に考えました。

(カーポートと既設屋根の間に屋根を共同DIY)

カーポートと既設屋根の間に隙間があり、雨で濡れてしまいます。そこでアルミパイプを使って屋根を新たに追加することになりました。しかしカーポートと既設屋根は高さが異なるため斜めになってしまいます。このような場所でもアルミパイプであれば簡単に作ることができます。

(キャンターのフラットベッドを共同DIY)

大阪在住のMさんからキャンターで車中泊できるフラットベッドを製作したいとの相談がありました。そこでアルミパイプとパーティクルボードで折りたたみ式のベッドを共同DIYしました。Mさんに車内寸法を計測してもらい私がベッドを設計します。途中、パイプが長すぎる問題が発生しましたが、パイプの加工方法をお知らせすることで解決して無事にベッドが完成です。

(軽トラのトノカバーを共同DIY)

仙台市在住のKさんから「LINK YOUR DESIGN」よりお問い合わせいただいた軽トラのトノカバーをアルミフレームを使って共同DIYしました。Kさんにカバーの取付方法や寸法の確認をお願いし、私が設計、部品選定を行うことで希望されるトノカバーが完成!一人で作るよりも良いものができますよ。


こちらの方はその中でもとても面白いDIYでした。

相談者は東京都にお住いのMさん。

そしてMさんが作られたのがこちらです。

幅3.7m、縦2.0mもある巻き取り式の大型のホームシアター用ロールスクリーンです。

このような物をDIYでも作れることが驚きです。

元々イレクターパイプで作られたようですが、そのとき問題があり相談を戴きました。




2. イレクターパイプの問題点

Mさんから頂いた相談内容はこちらになります。

(Mさんのご依頼内容 抜粋)


パイプの長さが370cm程のプロジェクター手動巻き取りスクリーンを自作しているのですが、

スクリーン幅が長いためイレクターパイプを連結ものではパイプ自体の重さと長さからたわみが生じ、

一週間程の使用でスクリーン巻き取り機構からパイプが外れてしまいました。

そこで高強度アルミパイプならば軽くたわみも少なくできるのではないかと考えています。


スクリーン生地を購入されて市販のロールスクリーンキットとイレクターパイプを使って

巻き取り式のスクリーンを自作されていました。

しかしイレクターパイプがたわんで中心に向かって引っ張り応力がかかり、

写真の白い巻き取りキットからパイプが外れるという問題点です。

スクリーンの重量は約4kgだそうです。

パイプの長さが3,700mmもあると断面が中空タイプでは相当のたわみが生じます。

イレクターパイプではパイプの種類が少なく適切な強度のものがありませんが、

アルミパイプは種類が豊富なため対応できます。

そこでまずは現状のイレクターパイプのたわみ量を計算してどの程度改善できるか

調べてみました。

3. パイプのたわみ量の計算結果

私は普段イレクターパイプを使わず、メーカのHPを見ても詳しい情報が判りません。

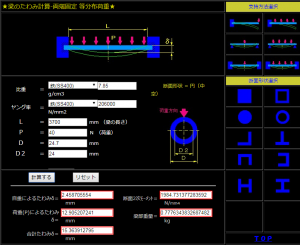

そこで手に入る情報から計算ソフトを使ってたわみ量を計算してみました。

するとスクリーンを掛けたときに最大で15mmほどたわむ結果となりました。

パイプと巻き取りキットの嵌合距離(パイプの中にキットが入っている距離)が

5mm前後なので抜けて外れてもおかしくありません。

これを同じ径のアルミパイプに置き換えるとたわみ量が半分程度になりますが、

それでもまだたわみ量が大きく外れる恐れがあります。

そこでパイプ断面形状やパイプ径などを変えて強度を上げたときにどの程度

たわみ量が改善するかまとめてみました。

パイプ名称外径[mm]断面構造強度[倍]重量[kg]ジョイント
標準パイプNφ28中空11.4
高強度パイプNφ28肉厚2.42.8有(注)
大径パイプGφ43中空4.42.7
高強度大径パイプGφ43肉厚8.85.8

標準パイプNがイレクターパイプと同径、同形状の物で強度はこれを基準に1としています。

天井に固定するためパイプ重量も大切で一緒に計算してみました。

この結果を元にMさんと大型パイプGを使うことに決めました。

これだと標準パイプNに比べて重量が2倍になりますが、強度は4倍以上確保できます。

しかし大型パイプGの内径は34mmあるのでそのままでは巻き取りキットが取り付きません。


4. パイプGとキットの取付け

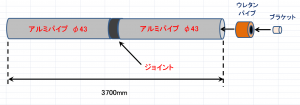

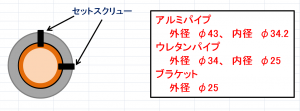

二人で相談してパイプGと巻き取りキットの隙間にウレタンパイプを入れることにしました。

さらにパイプGにネジ穴を加工してネジでウレタンパイプを押し付けて固定します。

しかしここで問題がありました。

Mさんは金属に穴を開ける加工をしたことがなく、IKEAの電動ドライバーしかありません。

そこで私に加工を希望されましたが、実はこれはできません。

何故なら、加工自体は何ら問題ありませんが、加工後にこのパイプをMさん宅まで発送すると

運送費がナント6,000円程度になってしまい、パイプの金額よりも高くなります。

「LINK YOUR DESIGN」の一番のメリットはこの運送費にあります。

個人で長尺物を送ろうとするともの凄い運送費を請求されてしまいますが、

メーカから直送することでこのコストをなくしています。

そのためMさん宅にもメーカから直送する必要があり、私を介することができません。

5. 共同DIYの本領発揮

「LINK YOUR DESIGN」とはアルミフレームやアルミパイプを販売することを

目的にしておらず、フレームやパイプのDIYを支援することを目的にしています。

そのためパイプへの穴あけ及びタップ加工方法をMさんに伝えてご自身で加工して

もらうことにしました。

まずはMさんのIKEA 電動ドライバーの写真や仕様を教えてもらい加工可能かを判断します。

その結果、7.2Vで3mmのビットが装着可能であったため加工できることがわかりました。

加工に必要なドリルやタップ類は購入する必要があり、私が購入してMさんに郵送します。

また郵送する前にこの工具を使ってアルミパイプで穴あけ、タップ加工した様子を

動画で撮影してMさんが加工するときの参考にしてもらいました。

(動画撮影になれておらずポンチとタップを言い間違えています・・・)

同じ工具を使って加工した動画があれば初めてでも安心ですね。

するとMさんから驚くほど簡単に穴あけ加工ができたと連絡がありました。

これで加工の準備もOKです。

誰でも最初は初心者です。

しかし初めてすることも誰かがそばでサポートしてくれると安心して挑戦できます。

私が直接隣に立つことはできませんが、一緒に同じ物を目指して作る仲間として

出来る事はお手伝いするようにしています。

この後、実際にアルミパイプをメーカからMさん宅に直送します。




6. ロールスクリーンの組立て

メーカからアルミパイプ2本とジョイントを直送しますが、納期が約2週間かかります。

その間、私の方で組立手順書を作成します。

(手順書はやり取りページを参照下さい)

またロールスクリーンは天井に設置するためボルトが緩んで外れると大変危険です。

そこでネジを緩みにくくするネジロックも同封して使用方法を説明しています。

作ることも大切ですが、安全も重要なので気になる点は事前にお知らせします。

部品が届くとMさんが組立てられました。

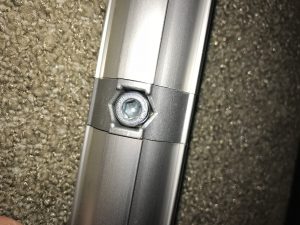

パイプどうしの連結

パイプにウレタンパイプを挿入してネジを貫通させる

巻き取りキット、スクリーン取付

完成

しかしこれだけの大型スクリーンは圧巻ですね。

天井に取りついたアルミパイプが単なる横線に見えますが、実際は直径43mmあります。

真ん中に黒い点が見えますが、これがジョイントコネクタです。

以前のイレクターパイプに比べると中心のたわみが大幅に改善されてスクリーンが

たわむことがなく、綺麗に映像を見れれるそうです。

これだけ大きいホームシアターがあると映画館に行く必要がなさそうです。

7. さいごに

実はこのホームシアター用ロールスクリーンはまだ完成しておらず修正点があります。

それは重量が重くなったため巻き取りキットでは巻き取れなくなってしまいました。

これは今後、Mさんが部品を探して見つかれば交換するそうです。

アルミパイプに関しては満足していただいたのでこれで私の役目は終了です。

またお互いの詳しいやり取りはこちらのページから見ることができます。

ただメールを介して話をしていますので少し判りにくい点がありますが、

御了承ください。


(Mさんとのやり取り記録)

ホームシアター用の巻き取り式ロールスクリーンをアルミパイプで共同DIYします。まずは現状のイレクターパイプの問題点を解析して必要な強度を計算してパイプの選定を実施。その後、アルミパイプの穴あけ、タップ加工方法を説明してMさん自身に加工、組立てを行ってもらいました。


アルミは金属ですが非常に加工しやすいのでとても便利です。

別の共同DIYでは100均のハンディソーでアルミパイプを切断していただきましたし、

Mさんのように電動ドライバーでネジ加工をすることもできます。

いずれの方も初めて加工されましたが、簡単に行うことができました。

アルミフレームやパイプは組立てや加工が簡単で技術が不要であるためどんな方でも

ご利用いただけると思います。

「LINK YOUR DESIGN」では誰でもアルミフレームやパイプを使ったDIYができるように

部品選定や作業方法、加工方法までできる限りお手伝いするようにしています。

もし興味がありましたらお問い合わせよりご連絡ください。
