突っ張り棒を使わない簡単目隠しカーテンDIY


1.  はじめに

アーネストワンの建売住宅では洗面室と脱衣所が一つになっています。

洗面室に入る扉に鍵はなく、うっかり脱衣中に扉を開けてしまい困ることもしばしば・・・

特に年頃の女の子がいるところのお父さんは相当気を使いますよね。

また来客の際、洗面室を貸す時に洗濯機周りや着替えなど生活感を感じる部分は

あまり見られたくありません。

そこで洗面台と脱衣スペースを仕切る目隠しカーテンをアルミパイプでDIYします。




2.  目隠しカーテンの構想

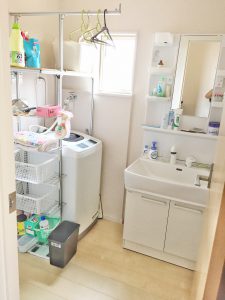

現状の洗面室の様子がこのようになっています。

アーネストワンの建売住宅では洗面台が据え付けてあり、

洗濯機を置くとあまりスペースが残りません。

すぐ左は浴室となっています。

浴室から見ても洗面台の前に人がいると完全に見えてしまいます。

洗面台の前と浴室の前にそれぞれ人が立つスペースがあるため2人まで入れます。

そこで脱衣スペースと洗面台のスペースの間に目隠しカーテンを取り付けて、

二つのスペースを仕切りたいと思います。

この時便利な材料がアルミパイプです。

普段目にする機会が少ない材料ですが、工場などでは一般的に使われる材料です。


(アルミパイプの特徴)

 家庭DIYで利用する金属パイプにイレクターパイプがあります。アルミパイプも同様な用途で利用できますが、イレクターパイプよりも優れた特徴がいくつもあります。ここではイレクターパイプとの比較やアルミパイプの種類について、詳しく紹介しています。


仕切りカーテンは突っ張り棒でもできますが、すぐに外れてしまいます。

しかしアルミパイプを使えば余程のことがない限り外れることはありません。

それはアルミパイプが床と天使の縦で突っ張って固定するからです。

これまでも同じような目隠しカーテンや突っ張りパイプのDIYをしていますので、

詳しくはこちらをご覧ください。


(賃貸でキッチン目隠しカーテンをDIY

 今の賃貸部屋は間取りがとても悪く、リビングに入る扉を開けるとキッチンが全部見えてしまいます。キレイな時は問題ありませんが、そうでないと大変。そこでキッチンを丸ごと囲う目隠しカーテンをアルミパイプで作りました。パイプを突っ張り棒のように使えば、どんな場所にでもカーテンや壁、扉を作ることができますよ。



3.  目隠しカーテンの製作方法

3.1  目隠しカーテンの材料

とてもシンプルなDIYなので使う材料はこれだけです。

(アルミパイプツ ) 3本

(アジャスター) ツ 2個

(コネクタ)   ツ 2個

(フットコネクタ) 2個

(リング 100均 ) 数個

(クリップ100均)  数個

(カーテン)   ツ 1枚

アルミパイプはそのままカーテンレールになるので100均のリングとクリップを使えば

簡単にカーテンを作れます。

アルミパイプ自体は4mまで購入できるので家の中で使うには十分です。

3.2  目隠しカーテンの作り方

3.2.1 アルミパイプの切断

まずは床から天井までの距離やレールにしたい距離を採寸してアルミパイプを切断します。

アルミパイプは金属ですが100均の工具で意外な程簡単に切断できます。

詳しい切断方法はこちらで紹介しています。


(アルミフレームの加工方法)

 アルミフレームは木材よりも強度があるので同じ耐久性の物でもコンパクトに作れます。その反面、木材に比べて加工が少し大変で木材ほど簡単に切断できません。そこで様々な工作機やハンドソーで実際に切断して比較しました。その結果、特別な工作機は必要なく簡単に入手できるもので加工できました。


切断が苦手な場合は予め長さを指定することで切断されたパイプを購入することもできます。

ここで注意点は採寸した長さ通りにパイプを切断すると長過ぎて合いません。

組み立てる時のコネクタやアジャスターを考慮した長さに計算する必要があります。

そのため各部品の寸法やパイプに取付けたときの重なり寸法を事前に差し引きます。

このように聞くと難しそうですが、実は設計は専用の3D CADが用意されているので

これを使えば自動で寸法を計算してくれます。


フレーム、パイプの3D CAD設計)

 アルミフレームやアルミパイプには専用の3D CADが無料で提供されています。そのためこれを使えば作る前に色んな角度から見ることが可能となり、設計ミスが少なくなります。さらに部品の長さや種類、数なども自動で計算してくれるので部品手配ミスや加工ミスも低減することができます。



3.2.2 アルミパイプの組立て

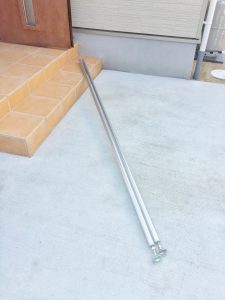

切断した柱用の2本のアルミパイプにフットコネクタとアジャスターを取り付けます。

このアジャスターはボルトになっていてこれをパイプに締めこんだり、逆に緩めたりすれば

足の長さが変化します。

これで大体150mm程度の高さ調整が可能なので、この調整機構を使って縦に突っ張ります。

取付方法はアルミパイプにコネクタを挿入するだけなのでとても簡単です。

詳しい作業手順はこちらで紹介しています。


簡単で便利なアクセサリ部品

 アルミパイプには標準のアクセサリ部品があり、その中にアジャスター足があります。これはパイプの中にナットを固定し、そこに足の付いたボルトをねじ込むことで高さを調整できる部品です。これを使った縦方向の突っ張りパイプはとても便利なのでオススメです。

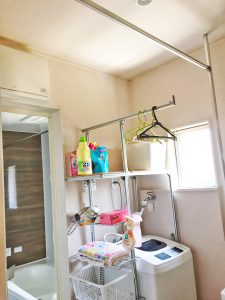

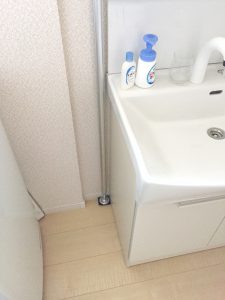

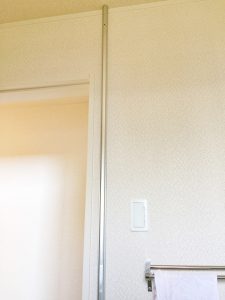

アジャスターをつけた後に洗面室の所定の場所にそれぞれ立てます。

私はスイッチの横と洗面台の横にそれぞれ立てました。

ここで注意する点として、この突っ張りは市販の突っ張り棒と比較にならないほど強力です。

締め付けすぎると天井を押し上げて外してしまうこともあります。

そのため天井の強さを事前に確認しておいてください。

また突っ張る際も当て板などを間に挟んで極力面で突っ張るようにしてください。

その後、アジャスターのボルトを回して足を長くして床と天井の間で突っ張ります。

突っ張り具合は手で揺さぶってグラグラしない程度にしてください。

立てた2本の柱の間にもう1本のパイプをコネクタで連結すれば完成です。

アルミパイプどうしはコネクタと呼ばれる部分で連結するようになっており、

形状や強度に応じて様々な種類が準備されています。


(アルミパイプのコネクタ)

 アルミパイプどうしを連結する部品がコネクタです。コネクタにはたくさんの種類があり、連結方向も直角、水平、クロスなど様々な用途に利用できるようになっています。またパイプに沿って動いたり、パイプを軸に回転したりという可動できるコネクタもあります。これを利用すればDIYの幅が広がりますよ。


最後にレールとなるパイプに100均で購入したリングとクリップを取り付けて

カーテンを吊るせば完成です。

アルミパイプの組立てでは六角レンチ1本でほとんどの作業ができるため、

とても簡単で初めて扱う人でも2時間もあれば十分作れます。

こちらに組立て方法を詳しく紹介しています。


(アルミパイプの組立て方法)

 アルミフレームやアルミパイプの組立ては六角ボルトを締めこむだけの簡単作業です。六角レンチ1本あれば全てを組み立てることができます。ウチの小学2年生の子供でもこの通り。誰が作っても同じように組みあがるので技術が要らず、初めての方やDIYしない人も安心して利用できます。


3.2.3 アルミパイプの費用

この目隠しカーテンにかかった費用ですが、100均部品も合わせて数千円です。

(カーテン代含まず)

このように便利なアルミフレームやパイプの購入方法ですが、

実はホームセンターなどではほとんど販売されていません。

一般的にはミスミやモノタロウといったweb商社を経由して購入できますが、

個人購入はなかなか難しいかもしれません。

しかも自分で必要な部品の長さや種類、数量を調べてそれぞれ注文するので

手配するのも大変です。

しかし「LINK YOUR DESIGN」を利用すればメルカリなどを使って

手軽にアルミフレームやアルミパイプを購入することができます。

しかも既に設計されて必要部品の種類や数量がまとまった部品リストが手に入り、

注文も一括で一回で済みます。

詳しい内容はこちらをご覧ください。


(アルミフレームの購入方法)

アルミフレームやパイプの欠点は入手性の悪さです。ホームセンターでは販売されておらずほとんどネット販売のみです。一般的にはミスミやモノタロウなどのweb商社経由で購入しますが、個人では難しいです。しかしメルカリなどでも購入でき、必要部品を一括購入できる方法がここにはありますよ。





4.  洗面室目隠しカーテンの様子

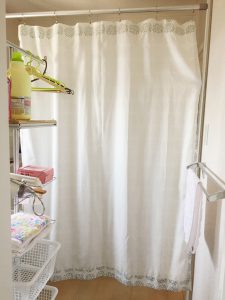

完成した洗面室目隠しカーテンはこちらになります。

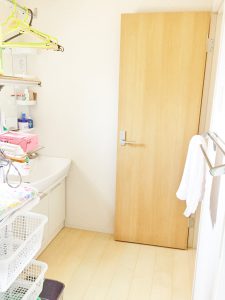

まずカーテンを閉めた状態を扉側から見ると洗面台しか見えず、

洗濯機や浴室の方は全く見えません。

これだとお客さんに洗面台を貸しても生活感が出る場所を見せなくできます。

また次に脱衣スペースから見た様子です。

やはり洗面台の方は全く見えず、これだと安心して脱衣することができます。

カーテンを使用しないときは端に束ねておけばいつもの洗面室になります。

使い勝手も損なわず必要なときだけカーテンを閉めれるので大変便利です。

パイプも壁際にあるため全く邪魔にならず圧迫感も出ていません。

さらにこのカーテンは突っ張り棒と違ってかなり強力で外れません。

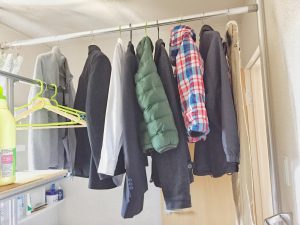

このように冬物の上着を10着以上掛けてもビクともしないので使っていて外れるが無く

突っ張り棒のような心配やストレスは全くありません。

これで洗面室に入るときに余計な気を使わず互いに安心できますね。

5. さいごに

アーネストワン建売住宅の洗面室の目隠しカーテンは如何だったでしょうか?

アルミパイプの特徴は突っ張り棒のように外れることがなく長さも自由な点です。

1本物だと4mまでですが、ジョイントで継ぎ足すことで10m以上の長さも自由に

作ることができます。

またこのDIYは応用が利くので洗面室だけでなく、キッチンや階段、室内の仕切りなど

色んな場所にカーテンを付けることが容易になります。

またカーテンだけでなく、壁に沿って棚を作りたいときなども利用できます。

もし興味があるけど使ったことがないため不安な方は「LINK YOUR DESIGN」

ご利用ください。

こちらは私のできる範囲内ですが、無料でアルミパイプの使い方や部品選定などを

サポートする共同DIYです。

もし興味がありましたら是非利用してみてください。

この記事は皆様の参考になれば幸いです。
