ブラケットの耐荷重、どれくらい強い?

シェアする

  • このエントリーをはてなブックマークに追加
  • 1


1. はじめに

これまでアルミフレーム単体やBOX構造の

強度を説明してきました。

====================

(参考記事)

 アルミフレームの強度計算

====================

次に注意するのはブラケットの耐荷重です。

一見、フレームが大きければ強いような印象を

受けますが、それだけでは不十分です。

実はフレームどうしを結合するブラケットが

適正でなければ構造体は見た目よりも

はるかに弱くなってしまいます。

これと似たことが住宅でもありました。

住宅耐震では柱を太くすると思われがちですが

柱の太さはほとんど関係ありません。

それよりも筋交や耐力壁の強度が重要です。

しかしそれでは見落としがちなものがあります。

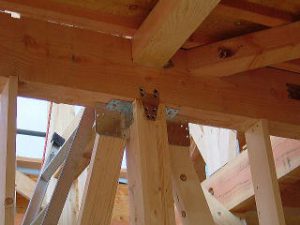

それは柱を結合する金物です。

%e4%bd%8f%e5%ae%85%e9%87%91%e7%89%a9

以前の住宅ではこの金物のルールがあいまいで

十分ではありませんでした。

それが1つの要因で阪神大震災ではたくさんの

木造住宅が崩壊したと聞いたことがあります。

その後、金物の種類や強度が細かく決められ、

住宅設計時には欠かせない計算となりました。




2. ブラケットの耐荷重とは?

アルミフレーム構造体も同じです。

フレームだけでなく、ブラケットも想定する

使用環境下で十分か検討しなければなりません。

耐荷重はすべりモーメント

評価されます。

2.1 ブラケットのすべり

すべりとはブラケットのすぐ上から荷重を

かけたときにブラケットがずれる荷重です。

前提としてブラケットを固定するボルトの

締め付けトルクが規定値以上となります。

このすべり荷重以上の物を載せてしまうと、

ブラケットが重さに負けて下がってしまいます。

%e3%81%99%e3%81%b9%e3%82%8a

ブラケットのすべり

2.2 ブラケットのモーメント

これはブラケットのすぐ上ではなく、

離れた場所に荷重を加えた場合の強さです。

経験的に固定箇所から離れた場所に力を

加えるほど壊れやすいですよね。

それを表したもので、モーメントが大きいほど

強いということになります。

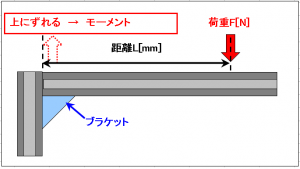

ブラケットのモーメント

ブラケットのモーメント

一般的にすべり荷重よりもモーメント荷重の方が

小さくなります。

すべりやモーメントはブラケットの種類、

使い方で変わってきます。

例えば上の絵ではブラケットをフレームの

下から支えるように使っていますが、上から

吊るすように使うとモーメントは変化します。

そこでブラケットの種類と使い方をいくつか

想定してそこでの強度をまとめたいと思います。

3. ブラケットの種類と荷重方法

次にブラケットの耐荷重を見ていきます。

ここでは一般タイプと高強度タイプを紹介します。

img_2503

左: 一般タイプ   右: 高強度タイプ

いずれのブラケットもフレームにはまる突起が

裏にあり左右にずれないようになっています。

ナットとボルトは共通で、ボルトの締め付け

トルクは7.4[N・m]とします。

固定方法と荷重方向は次の通りです。

ーーーーーーーーーーーーーーーーーーーー

(荷重方法)

 ①ブラケット1個で下から支える

 ②ブラケット1個で上から吊るす

 ③ブラケット2個で上下で固定する

 ④ブラケット1個で横から荷重を加えた

 ⑤ブラケット2個で横から荷重を加えた

ーーーーーーーーーーーーーーーーーーーー

①、②、③は荷重をブラケットと水平に加え、

④、⑤は荷重をブラケットと垂直に加えてます。

前者が同一面上と後者が垂直面上となります。

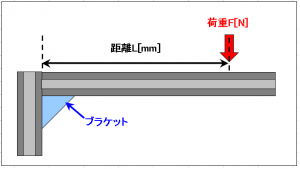

①ブラケット1個で下から支える

①片持ち 下支え

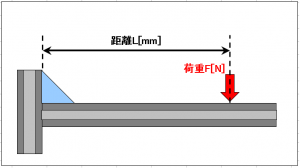

②ブラケット1個で上から吊るす

②片持ち 上吊るし

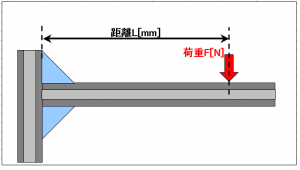

③ブラケット2個で上下で固定する

③両持ち

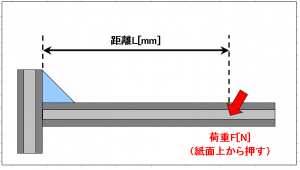

④ブラケット1個で横から荷重を加えた

④片持ち 垂直荷重

⑤ブラケット2個で横から荷重を加えた

⑤両持ち 垂直荷重

4. ブラケットの耐荷重

フレームサイズは(20×20)mmタイプです。

他サイズのデータもありますので、必要であれば

御連絡ください。

すべりとモーメントの結果を表にまとめました。

この数字までは使用できると考えて下さい。

モーメントは1m離れた地点に荷重を

加えた場合となっています。

もし0.5m離れた地点だと表中数字の2倍、

2m離れた地点だと表中数字の0.5倍が

使用できるモーメントとなります。

片持ちの場合、高強度タイプの方が

2倍ほどモーメントが大きくなります。

すべりはボルトの締め付けが主に働くため

ブラケットの種類で大きな違いはありません。

面白いのはブラケットの取り付け方向と荷重の

方向によるモーメントの違いです。

荷重を加える方に設置した方が

モーメントが4倍ほど大きくなります。

これは覚えていたほうがよいと思います。

垂直荷重は片持ち、両持ち違いはありません。

一般タイプ高強度タイプ
すべり[N]モーメント[N・m]すべり[N]モーメント[N・m]
①片持ち 下支え3823.63756.7
②片持ち 上吊るし12.827.4
③両持ち76226.075036.6
④片持ち 垂直荷重2.01.9
⑤両持ち 垂直荷重6.97.1

5. さいごに

ブラケットの種類や使い方によって

モーメントが大きく変わります。

組み合わせで5倍以上の違いがでます。

そのため使用環境や想定荷重により最適な

ブラケットや使い方を選択しましょう。

最後ににこれまで私が製作した物の中で

大人が載っても大丈夫だった物を紹介します。

====================

(参考記事)

   「モビリオ車中泊用ベッド

アルト車中泊用ベッド

洗濯物を干せるサンルーム

====================

————————–

今までアルミフレームを使ったことがなく、

初めて挑戦したい方にお助けアドバイスを

無料で実施していますので、

御質問、御相談等はお気軽に連絡下さい。
