1. はじめに
乾燥スタンドが扇風機1台で上下段とも
回転することが分かりました。
またその回転数は、
下段のみ : 約10rpm
上下段 : 約5rpm
となりました。
当然、洗濯物は多く干したいので2段で
使用したいですよね。
回転数を速くした方がより乾燥しやすく
なると思われるため、
まずは回転速度の改善を試みます。
2. 洗濯物を干す量との関係
「洗濯物を干す量が増えると
回転しにくくなるのでは?」
実際に回転している様子を見ていると
そんな印象を受けます。
そこで干す量を変えたときに回転数が
どのように変化するか調査しました。
男性用Yシャツを12枚の場合と4枚の場合で
回転数を測定した結果・・・
![](https://i0.wp.com/www.frame-diy.com/wp-content/themes/simplicity2/images/1x1.trans.gif?resize=169%2C300&ssl=1)

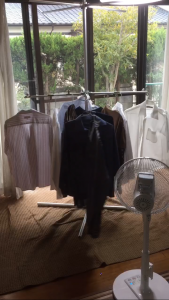

Yシャツ 12枚
両者とも10rpmで同じ!
予想外の干す量を変えても回転数は
変化しない結果となりました。
実はタオルを乾燥させていたとき、
全く乾いていない時と乾いた時で回転数が
同じでした。
干す量や重量はあまり影響なさそうです。
3. すべり箇所への給油
手裏剣の中心部分は常に回転しているので、
ここには摩擦が発生しています。

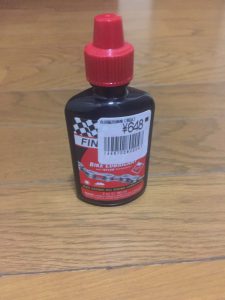

そこでここに潤滑油を塗ってみました。
使った油はギア用油と工業油(VG32)。
しかしながら、いずれの回転数に違いは
見られませんでした。
4. 扇風機の増台
風力アップによる回転速度UPを試します。
単純に扇風機を2台にすれば、2倍の回転数が
得られると考えて試してみます。
![](https://i0.wp.com/www.frame-diy.com/wp-content/themes/simplicity2/images/1x1.trans.gif?resize=169%2C300&ssl=1)

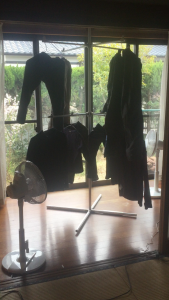

扇風機2台設置
まずは下段のみで試します。
扇風機は互いの風が打ち消しあわないように
対角線上に設置しました。
その結果・・・
扇風機1台 : 10rpm
扇風機2台 : 12rpm
扇風機を増やすことで回転数は多少改善。
しかしながら扇風機を1台増やしてたった
2回転分だと割に合いません。
次に上下段で回転させた場合を試します。
その結果・・・
ツ
扇風機1台 : 5rpm
扇風機2台 : 10rpm
こちらは2倍の回転数となりました。
これだと扇風機を2台にする価値があります。
色々と扇風機を置く位置や風向などを変えて
調査したところ、扇風機2台で約12回転が
限界のようです。
5. まとめ
乾燥スタンドの回転数を上げるために
いくつか調査、検討しました。
その結果、最も効果があるのは扇風機を増台する
ことで、その他はほとんど効果はありません。
これ以外にも色々試しましたが、
12rpmくらいが限界のような感じです。
下段にYシャツ12枚、上段にTシャツ8枚でも
上段に洗濯ピッチを使った場合においても
扇風機2台で10rpm程度でした。
洗濯ピッチが使えると靴下や下着、帽子なども
干せるのでとても便利になります。
実際に上下2段を10rpmで回転させたときに
2時間ほどで全て乾くようになりました。
部屋干しでこれくらいの時間で乾けば
十分ですよね。
