アルミフレームをつなぐブラケット部品の構造

シェアする

  • このエントリーをはてなブックマークに追加
  • 1


次にブラケットについて紹介します。

ブラケットはアルミフレームどうしを

連結、固定する部品です。

ブラケットは使用するフレームによって

形状が異なり、異種フレーム間では

互換性はありません。

またサイズが異なる場合も使用できません。

そのためブラケット選定は断面形状、

サイズを間違わないようにしてください。




よく使用するブラケットの紹介をします。

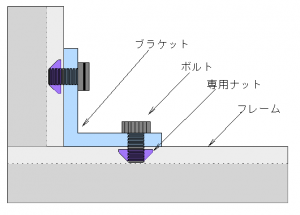

ブラケットはL字型の形状でフレームを

直角に連結して固定します。

実際の連結すると次のようになります。

%e9%80%a3%e7%b5%90

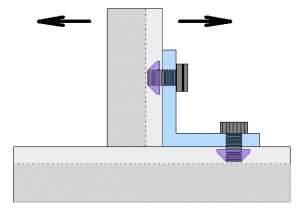

ブラケットには許容荷重、モーメントがあり、

その形状によって異なっています。

そのため使用用途に応じて適切なブラケットを

選ぶ必要があります。

当然、許容荷重の大きいブラケットの方が

コストは高くなります。

詳細は耐荷重を参考にしてください。

======================

(参考記事)

     「ブラケットの耐荷重

======================

ボルトを緩めると専用ナットはフレーム溝内を

スライドできるので固定位置を調整できます。

そのため造りながら調整することが可能なため

失敗しにくいです。

%e9%80%a3%e7%b5%902

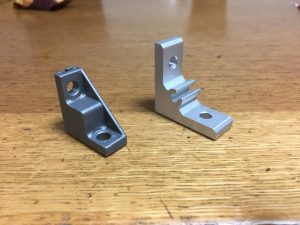

またL字型だけでなく30°や120°など角度が

ついたもの、自由に角度を調整できるものも

あります。

補強用プレートで固定することもできます。

%e8%a3%9c%e5%bc%b7

このように様々な形状のブラケットがあるため

いろんな構造物を自由に作ることができるのです。

————————–

これまでアルミフレームを使ったことがなく、

初めて挑戦したい方にはお助けサポートも

行っていますので、気軽に御連絡ください。
