1. はじめに
アルミフレームの特徴は簡単に説明しましたが、実際にアルミフレームをみかけませんよね?
ホームセンターで木材やイレクターパイプは様々な種類を見かけるものの、
アルミフレームやアルミパイプはほぼないと思います。
私も仕事で使うまで全く知りませんでした。
工場や企業でよく使用されているものでコンベアや設備、ブースまで作られています。

出典:千葉商科大学喫煙所
この便利なアルミフレームですが、知名度が低くホームセンターで販売されていないため
残念ながら一般家庭にはほとんど普及していません。
しかし「LINK YOUR DESIGN」を利用すれば4mのアルミフレームさえもご自宅まで
宅配できるのでとても便利です。
部品も個別部品ごとの注文でなく一括注文できます。
これまで学生さんから70歳の御年輩の方まで多くの相談をいただき、
皆さんと一緒にDIYをしてきました。
いずれの方も初めてアルミフレームやアルミパイプを使われましたが、
とても簡単に扱えたと好評でした。
ここではそんな一例をいくつか挙げていますので参考にされて下さい。
アルミフレームとポリカ板を使って幅4mの屋根をDIYしました。乳白色ポリカ板とフレームがとてもよくマッチして見た目はもはやメーカ品!奥行きが1mもありますが、柱や基礎は使わずに壁に直接固定しています。玄関屋根の拡張や勝手口の屋根など幅広く応用できるDIYです。
住宅のベランダに観葉植物用サンルームを共同DIYしました。ベランダ窓を開ければそこは植物園のようなサンルームとなっています。アルミフレームとアクリル板を使ってベランダに突っ張って固定して取り付けています。六角レンチやスパナなどで組立て可能な造りとなっています。
(釘やノコギリ不用!?アルミフレームでウッドデッキをDIY)
ウッドデッキを作りたいけど難しそう・・・。そんな方にオススメの釘やノコギリを一切使用しないアルミフレームを使ったウッドデッキのDIYです。幅5m、奥行き4mと非常に大きなウッドデッキですが、電動ドライバーと六角レンチだけでほとんど作れました。土台をアルミで作っているので耐久性も安心です。
自宅横のカーポートスペースに屋根がなく不便だったのでアルミパイプと波板でカーポート屋根をDIYしました。奥行き約2.5m、幅2.0m、高さ2.5mのカーポートです。地面がコンクリートのためアンカーで柱パイプを固定し、屋根の梁を住宅壁に固定しています。雨どいも取り付けてもう雨が降っても大丈夫です。
アルミパイプを使って天井から吊るすホームシアター用のスクリーンを共同DIYしました。元々イレクターパイプを使われていましたが、スクリーンの重さに耐えきれず落ちてしまいます。そこで強度計算を見直して太いアルミパイプで置き換えることでたわみを大きく改善したロールスクリーンが完成しました。
カーポートと既設屋根の間に隙間があり、雨で濡れてしまいます。そこでアルミパイプを使って屋根を新たに追加することになりました。しかしカーポートと既設屋根は高さが異なるため斜めになってしまいます。このような場所でもアルミパイプであれば簡単に作ることができます。
屋上の縁に雪が積もらないように逆勾配のポリカ屋根を共同DIYしました。幅が10mもある長い屋根で、先端を90度曲げで屋根の下にも雪が入らないように考えました。アルミフレームで枠組みを作って、そこにポリカ板を設置します。ポリカ板を取り付けるにはアルミフレームが使いやすくて最適です。
扉を開けるとそこは雨・・・(涙)そんな状況を克服するために勝手口に幅5m、高さ2.5mの屋根をアルミパイプで共同DIYしました。隣家までの距離が0.6mしかありませんが、屋根があることでゴミ箱など置ける便利なスペースに早変わり。土日で完成するくらいの誰でもできる内容となっています。
アルミフレームを使ってキャンターの荷台にトノカバーを共同DIYしました。カバー材にはアルミ縞板を使い、その枠組みをアルミフレームで作ります。カバーは左右に羽のように開き、ダンパーを使って開けた状態で保持できるようにしました。こんなカッコいいカバーをDIYで作れるから驚きです。
子供の自転車を保管する場所がなく玄関内に置いていましたが、場所を取るので玄関が狭い・・・。そんな悩みから玄関のすぐそばに屋根を付けて自転車置き場を共同DIYしました。元々屋根がなかったので特に使っていなかったスペースが屋根を付けることで便利なスペースへと生まれ変わりました。
マンションの庭を全て覆うようなテラス屋根を共同IDYしました。アルミパイプで枠組みを作りポリカ波板を貼り付けた屋根となっています。ただ屋根の大きさが4×4.5mと非常に大きく、基礎ができない場所にそれぞれ柱を立てています。このように規格品にないテラス屋根を自分の好きなように作ることができます。
(4人家族で楽しむ!アルファード車中泊用2段ベッドをDIY)
家族4人で楽しめるアルファード車中泊用2段ベッドをアルミパイプを使って共同DIYしました。子供2人が上段、両親が下段で寝ることができます。走行中は3列目シートにベッドを収納して就寝するときに組立てられるように作りました。これから家族で楽しい思い出を作って欲しいですね。
アルミフレームやアルミパイプを動画で学びませんか?
フレームDIYラボでは色んな動画を用意しており、アルミフレームに興味がある方が
さらに詳しく学べるように努めています。
まだまだ作成途中ですが、こんな動画が見たいというリクエストがあれば
問い合わせフォームから御連絡下さい。
アルミフレームやアルミパイプの基礎から応用まで動画を見ながら学びませんか?ここではアルミフレームの特徴や加工方法、3D CADの使い方、各種部品を使った応用まで幅広く動画で説明しています。アルミDIYの基礎から学んだり、自分の興味ある部品だけ確認のために見ることもできます。初めて扱う方でも安心して利用できることを心がけて動画を作成しています。
次にアルミフレームやアルミパイプの概要を簡単に説明します。
2. アルミフレームとは?
ここではアルミフレームの種類や使い方を説明します。
アルミフレームの主な構成部材は、
・アルミフレーム
・ブラケット
・アクセサリー
となっており、これらを自由に組み合わせることで様々な物が作れます。
2.1 アルミフレーム
アルミフレームは断面が正方形または長方形をしたアルミの角材になります。
特徴は角材表面に溝加工が施され、そこに専用のナットを通して使うようになっています。
アルミフレームは断面サイズや形状で分類されており、そのサイズに合ったブラケットや
アクセサリーがあります。
例えば、(20×20mm)フレームであればこのサイズ専用のブラケットやナットがあり、
他のサイズを使用することはできません。
当然、断面サイズが大きくなれば強度も高くなるので、使用環境や用途に合わせて
アルミフレームサイズを選定することができます。
アルミフレームの表面にはアルマイト処理が施されているので水にぬれても錆びません。
そのため屋外でも安心して利用することができます。
(参考記事)「アルミフレームの種類」
アルミフレームは断面サイズで分類されており、(15×15mm)から(100×100mm)まで幅広いラインナップとなっています。断面形状も正方形だけでなく、長方形もあります。そのため用途に応じて使い分けが可能で、例えばカーポートから小さな棚まで幅広いDIYに適応できます。フレームサイズと一緒にブラケットなどの部品もそのサイズ専用となるので注意が必要です。
フレームの加工された溝に専用ナットが入り、その溝にあったブラケットを入れてボルトで
締め付けるので溝サイズで部品が決まります。

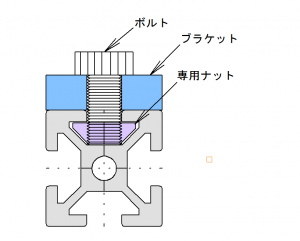

フレーム溝のナットにボルトを締め付けることでフレームとブラケットを挟んで結合します。

フレームとブラケットの結合断面
例えば、この溝に樹脂板を入れて窓にする際も溝と樹脂板の厚みが合わないとガタがでます。
この溝をレールにしてコロを走らせるときも溝とコロのサイズが適切である必要があります。
アルミフレームは木材に比べて高い強度を持っているので耐荷重性に優れています。
そのため同じ強度の物を作る場合も木材よりコンパクトに作ることができます。
しかも強度計算ができるので事前に使用時にかかる荷重を想定して、それに合った
材料を選択できます。
アルミは金属なので切断や穴あけ加工、組立てが難しいと思われがちですが、
そんなことはありません。
実は木材で使用する工具と同じような道具で簡単に作業できます。
(参考記事)「アルミフレームの加工方法」
アルミフレームは木材よりも強度があるので同じ耐久性の物でもコンパクトに作れます。その反面、木材に比べて加工が少し大変と思われがちです。そこで様々な工作機やハンドソーで実際に切断して比較しました。その結果、特別な工作機は必要なく簡単に入手できるもので加工できました。
こちらの動画では実際にアルミフレームを切断している様子を紹介していますので、
よかったら参考にされて下さい。
2.2 ブラケット
アルミフレームどうしを連結する部品をブラケットと呼びます。
ブラケットも種類が豊富で必要なサイズや結合強度に応じて選定します。
基本的にはL字型ですが、補強用のプレートも用意されておりラインナップが豊富です。
フレームの結合も直角だけでなく自由に角度を調整できる可変型ブラケットもあります。
ブラケットはボルトを緩めるとアルミフレームの溝に沿って自由に動かせる
優れた特徴があります。
そのため位置調整が可能で好きな位置に調整でき、何度でも繰り返して利用できます。
ここが木材の釘打ちに比べて格段に優れたポイントです。
ブラケットの使い方は2つの穴にボルトを通して専用ナットを締めこむだけです。
片手でもできる簡単作業ですが、高い強度が確保できます。
(参考記事)「ブラケットの種類」
アルミフレームはブラケットと呼ばれる部品で連結されます。ブラケットは2つのネジ穴を持ち、ここにボルトを差し込んで専用ナットと締め付けることでアルミフレームに固定されます。フレームどうしを直角に連結することが多いですが、別の角度に固定するブラケットもあります。ブラケットは使い方によって連結強度が変わるので注意が必要です。
2.3 アクセサリ
アルミフレームやアルミパイプ専用のアクセサリ部品も豊富に準備されています。
例えば、棚を作る場合を考えてみます。
この棚を自由に動かす場合は棚の足にコロを付けることができます。
またこの棚に扉を作りたいときもヒンジを使い、また窓を入れて扉も作れます。
当然カーテンを付けたり、家電を置いたときにケーブルを収納するカバーもあります。
このように様々なアクセサリが専用に用意されているので非常に便利です。
また100均との相性がよく、いろんな部品を応用して使うことができます。
低費用で棚などを作るには最適です。
(参考記事)「アルミフレームに便利な100均集」
アルミフレームは100均と非常に相性がよく、色んな物が利用できます。構造部品だと金具や金属プレート、ヒンジや鍵などが簡単に利用できます。またアルミフレームの溝を利用してワイヤーネットやコロなどを取り付けることも可能です。ここでは実際に私が利用する100均部品を紹介しています。
3. アルミパイプとは?
ホームセンターなどでイレクターパイプを見かけたことがあるかと思います。
アルミパイプもそれと似たような金属パイプですが、イレクターパイプよりも優れた特徴が
数多くあります。
例えば、パイプ径のラインナップが多い、パイプどうしの連結方法が多彩、被覆がないため
表面からカスが出ない、ネジのタップ加工ができる、アルミフレームと併用可能、
などが挙げられます。
しかし流通性や入手性ではイレクターパイプの方が優れています。
これらのパイプには互換性がなく、一緒に使うことはできません。
3.1 アルミパイプ
アルミパイプは断面が円形ですが、イレクターパイプのような真円ではありません。

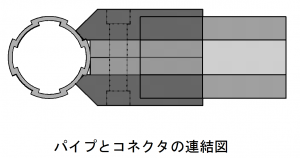

写真のように表面に凹凸形状が加工されており、この凸部分を後述するコネクタで挟むような
構造となっています。
また凸部分は少し偏平しているのでドリルで穴が空けやすく、
タップ加工ができる肉厚を持っています。
アルミパイプに自由にボルトやネジを取付けられるため色んな用途に利用できます。
アルミパイプは強度や用途に合わせて多くの種類が用意されています。
パイプの断面サイズはφ19からφ53mmまでの4種類で、径が異なるパイプどうしも
連結できる特徴を持っています。
例えば柱になるパイプは断面サイズφ43mmを使って強度を持たせ、その柱に取りつく
他のパイプは断面サイズφ28mmにするという構造も可能です。
断面サイズφ28mmは波板の凹凸とピッタリ合うので屋根や壁を簡単に作れます。
自転車小屋やテラス屋根を作るのに最適な材料ですね。
また同じ断面サイズのパイプでも肉厚が厚い高強度のパイプやアルミフレームが
取り付けられる溝加工を持った偏平型など用途に適したパイプを選ぶことができます。
このようなパイプの種類もイレクターパイプよりも優れたポイントです。

左:偏平型 右:高強度型

左:φ19 右:φ28
パイプ表面はアルマイト処理がしてあるため雨や水にぬれても錆びることはありません。
アルミパイプの特徴やイレクターパイプとの比較などはこちらの記事をご覧ください。
(参考記事)「アルミパイプの特徴」
家庭DIYで利用する金属パイプにイレクターパイプがあります。アルミパイプも同様な用途で利用できますが、イレクターパイプよりも優れた特徴がいくつもあります。ここではイレクターパイプとの比較やアルミパイプの種類について、詳しく紹介しています。
3.2 コネクタ
パイプどうしを連結する部品をコネクタと呼びます。
コネクタは用途に応じてたくさんの種類が準備されています。
一般的なコネクタはパイプをコネクタの中に挿入して、別のパイプをコネクタのつめで
挟み込んで固定します。
この2つの固定がボルト1本締めこむことで同時に出来ます。
またボルトを緩めるとパイプを挟んだ爪が緩んでパイプに沿って動かすことができるので
いつでも好きな位置に調整することができます。

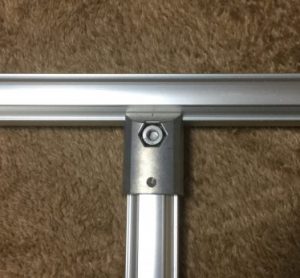

写真ではパイプを垂直に連結していますが平行に連結したり、90°クロスさせたり、
角度を調整できるコネクタも多数あります。
(参考記事)「アルミパイプのコネクタ」
アルミパイプどうしを連結する部品がコネクタです。コネクタにはたくさんの種類があり、連結方向も直角、水平、クロスなど様々な用途に利用できるようになっています。またパイプに沿って動いたり、パイプを軸に回転したりという可動できるコネクタもあります。これを利用すればDIYの幅が広がりますよ。
4. 設計方法、組立て方法
アルミフレームやアルミパイプを使ってDIYする際、どのように設計するのでしょうか?
実は両者とも3D CADを使って設計できるので事前に形状や構造を確認できます。
この3D CADは無料でメーカから提供されているので誰でも自由に利用できます。
これを使うことで使用するフレームやパイプの長さや本数、ブラケット、パイプの種類や
数量などを自動で計算してくれます。
そのため部品の寸法間違いや数量不足などのミスが少なくなっています。
これも非常に便利なので是非一度ご覧ください。
(参考記事)「フレーム、パイプの3D CAD設計」
アルミフレームやアルミパイプには専用の3D CADが無料で提供されています。そのためこれを使えば作る前に色んな角度から見ることが可能となり、設計ミスが少なくなります。さらに部品の長さや種類、数なども自動で計算してくれるので大変便利ですよ。
またアルミフレームもアルミパイプも強度が数字で出ているので強度計算も可能です。
ブラケットやコネクタの連結強度もあるので使用想定荷重が判っていれば、安全率を持った
設計も十分できます。
木材DIYではここが経験値となるため、きちんと数字化できているのはアルミフレームや
アルミパイプの優れたポイントです。
(参考記事)「アルミフレームの強度計算」
アルミフレームの強度は①単体強度、②BOX強度、 ③接合強度の3つを考える必要があります。全ての強度が想定荷重よりも高ければ安心して作れます。
(参考記事)「アルミパイプの強度計算」
アルミパイプの強度は①単体強度、②接合強度の2つを考える必要があります。いずれも強度が想定荷重を上回っていれば安心して利用できます。
アルミフレームやアルミパイプの組立方法ですが、いずれもブラケットやコネクタの
ボルトを締めこむだけの簡単作業です。
六角レンチ1本のみで全ての組立てが可能となっています。
そのため初めて使う人や普段DIYをしない人もホームセンターにあるカラーボックスを作る
感覚で組み立てられるのでとても便利です。
手先の器用さや技術が不要な点がその他のDIYとの違いですね。
(参考記事)「組立て方法」
アルミフレームやアルミパイプの組立ては六角ボルトを締めこむだけの簡単作業です。六角レンチ1本あれば全てを組み立てることができます。ウチの小学2年生の子供でもこの通り。誰が作っても同じように組みあがるので技術が要らず、初めての方やDIYしない人も安心して利用できます。
最後のこのように便利なアルミフレームやパイプの購入方法ですが、
実はホームセンターなどではほとんど販売されていません。
一般的にはミスミやモノタロウといったweb商社を経由して購入できますが、
個人購入はなかなか難しいかもしれません。
しかも自分で必要な部品の長さや種類、数量を調べてそれぞれ注文するので
手配するのも大変です。
しかし「LINK YOUR DESIGN」を利用すればメルカリなどを使って
手軽にアルミフレームやアルミパイプを購入することができます。
しかも既に設計されて必要部品の種類や数量がまとまった部品リストが手に入り、
注文も一括で一回で済みます。
4mもある長いフレームやパイプがご自宅まで郵送されるのでとても便利です。
詳しい内容はこちらをご覧ください。
アルミフレームやパイプの欠点は入手性の悪さです。ホームセンターでは販売されておらずほとんどネット販売のみです。一般的にはミスミやモノタロウなどのweb商社経由で購入しますが、個人では難しいです。しかしメルカリなどでも購入でき、必要部品を一括購入できる方法がここにはありますよ。
このサイトではアルミフレームやアルミパイプを使ったDIYを紹介していきますので、
皆様のお役に立てれば幸いです。
