家庭DIYで便利で簡単!アルミフレームの種類

シェアする

  • このエントリーをはてなブックマークに追加
  • 1


アルミフレームにはいくつか種類があり、

次の項目で分類されています。

  1. 断面形状

  2. サイズ

  3. 表面処理

ここでは各分類を詳しく見ていきます。




1. 断面形状による分類

フレームの断面形状はいくつか種類があります。

違いは、ブラケット形状、重量、組立て方法などで

コストや強度はさほど変わりません

フレーム断面形状の違い

フレーム断面形状の違い

(20×20mm)サイズは表中上段の形状のみで、

私はこの形状をよく使用しています。

また標準品ではありませんが、表上段フレームには

(15×15mm)サイズもあります。

ブラケットやアクセサリの種類は少ないものの、

(20×20mm)サイズとの連結もできます。

組立てでは表中下段の形状が最も簡単なため、

サイズを気にしないのであればオススメです。

表中のフレームは断面が全て四角形ですが、

円柱状のフレームもあります。

どちらかというとイレクターパイプに近いですね。

断面形状が異なるフレームでも連結することが

できるのが便利です。

例えば棚にハンガーをかけるフレームを付ける場合、

棚部分は四角形フレームで造り、ハンガーラックは

円柱フレームを使うとスマートにできます。

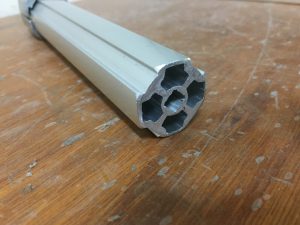

この円柱フレームは写真のような高強度タイプの

断面形状や逆に中空になった計量タイプのものなど

使い分けができるようになっています。

外径も細いもので19mm太いもので53mm

バリエーションも豊富です。

当然、ブラケットやアクセサリも充実しており、

湾曲したフレームなどもあります。

いつかこの円柱フレームを応用した作品を

お見せできればいいですね。

2. フレーム断面サイズ

フレーム断面サイズは断面形状によって

最小サイズが異なります。(最小20×20mm)

大きいサイズは断面形状による違いはあまりなく、

(60×60mm)くらいまであります。

それよりも大きいサイズはそれらを並べて

長方形の形となります。

(例えば、60×120mm、60×180mmなど)

いずれもフレームサイズも標準品でブラケットや

アクセサリが一通り用意されています。

いつか(50×50mm)サイズのフレームを使って

カーポットを造ろうかと考えています。

フレーム長は定尺で4mですが、特注で6mまで

あるようです。

逆に短い長さであれば、長さを指定することで

安く購入することもできます。

3. 表面処理

いずれのフレームにも表面にはアルマイト処理

施されているので、耐腐食性はあります。

メーカの資料を見ると、海水が流れる場所に作った

橋が1年以上経っても錆や劣化が見られないという

報告もあります。

標準品は金属色である銀色ですが、

黒アルマイト処理をして黒色にもできます。

見た目は黒色の方がかっこいいのですが、

費用が約2倍ほど高くなってしまいます。

————————–

今までアルミフレームを使ったことがなく、

初めて挑戦したい方にお助けアドバイスを

無料で実施していますので、

御質問、御相談等はお気軽に連絡下さい。
