知ると超便利!アルミフレームのアクセサリ部品

シェアする

  • このエントリーをはてなブックマークに追加
  • 1


アルミフレームは簡単に使えるアクセサリが

フレームサイズに応じて用意されています。

そのためフレームで扉や窓、台車などを

簡単に製作することができます。

ここでは私が使用してよかったと

思った物を紹介していきます。

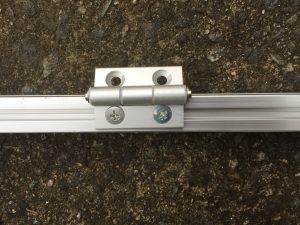

1. ヒンジ

これまでも出てきているので既にご存知と

思います。フレームはヒンジが簡単に

使えることがメリットの1つです。

取り付け方は簡単です。

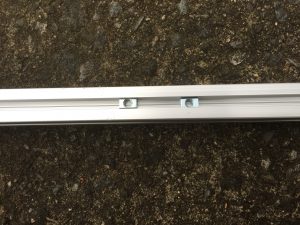

①フレームにナットを2個入れる。

 ②ヒンジを載せて皿ネジで固定する。

反対側も同じように固定すれば完了です。

ちなみにヒンジにも種類があって、分離型や

ダンパー式など豊富に準備されています。

フレームを使う際はこちらも一緒に使って

みてください。

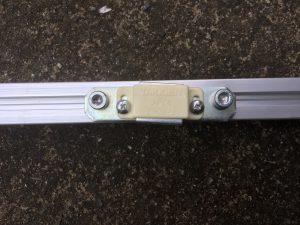

2. マグネットキャッチ

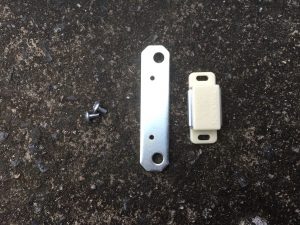

扉などに取り付けて磁石で固定する部品です。

マグネット部とキャッチ部に別れています。

キットで購入するとネジを含む全ての部品が

セットになっています。

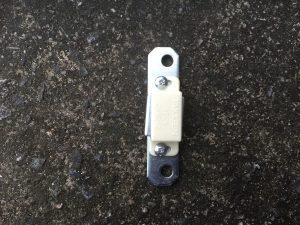

①マグネット部をネジで固定する。

②フレームに取り付ける。

 ③キャッチ部をネジで固定する。

これで完成です。

お互いの位置がずれなければ大丈夫です。

3. ナットフォルダー

これは使わないと分かりにく部品です。

フレームにナットを入れると滑って動きます。

そのためフレームを縦に使用するときは、

ナットが落ちて作業性がよくありません。

そんなとき使用するのがこのフォルダーです

使い方はナットに嵌めるだけ。

これでナットが落ちたり動いたりすることが

なくなり、ナット位置がきちんと決まります。

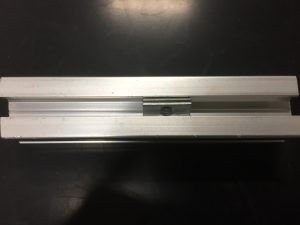

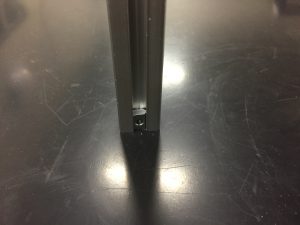

普通ナットは縦に使うとき落ちてしまう。

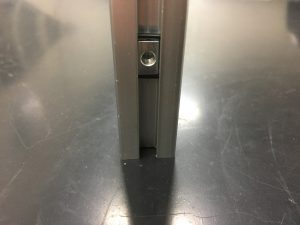

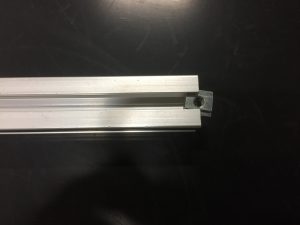

フォルダを使うとナットが溝で動かなくなる

4. パネル

パネルもアクセサリとして販売されていますが、

ホームセンターなどで購入することもできます。

この良い点はパネルの取り付け方法です。

大きく分けて外張りとはめ込みがあります。

いずれも一長一短ありますので用途に応じて

使い分けてください。

また両者の取り付け方法でパネルサイズが

異なるので注意してください。

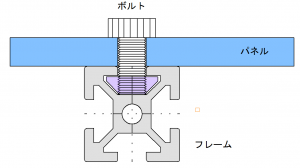

①外張り

これはフレームの外からパネルと取り付ける方法です。

フレームにナットを入れておき、パネルに穴をあければ

そこにボルトを入れて固定します。

(メリット)

・構造物を造ったのちにパネルを

 後付けすることができる。

・パネルの取り付け強度が強く、

 ボルト取付数で強度を調整できる。

・パネル厚みは不問である。

・フレーム外側の溝にパネルが取付き、

 内側の溝は使用できる。

(デメリット)

・パネルからボルト頭が出てしまう。

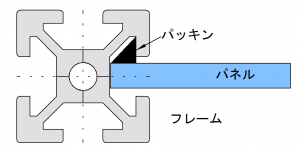

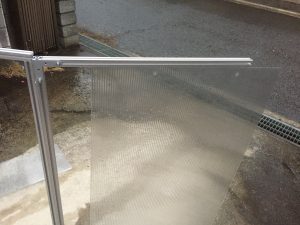

②はめ込み

これはフレームの溝にパネルを入れてパッキンで

固定する方法です。こちらはボルトを使用しません。

(メリット)

・パネルが構造体の中に入るため見た目が

 良くスッキリしている。

・ボルトを使用しないため出っ張りがない。

(デメリット)

・構造体を組み段階でパネルを入れるため

 途中の構造変更がしにくい。

・フレーム内側の溝にパネルを入れるため

 他の溝が使いにくい。

 (パネル内側への加工ができない)

・外張りより取り付けが難しい。

5. フック

これはフレームに物を引っ掛けたいときに使います。

既にフレームの溝に合わせた物が販売されているので、

それを溝に取り付ければOKです。

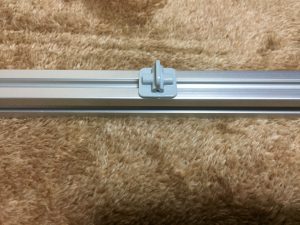

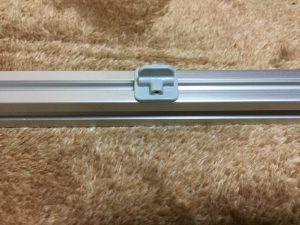

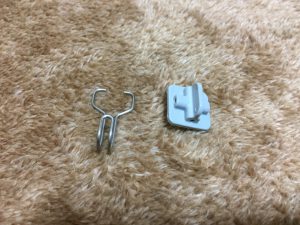

①フレーム溝にプラスチック部品を入れる。

②プラスチック部品を90°回転させる。

③ワイヤ金具を取り付けて完成です。

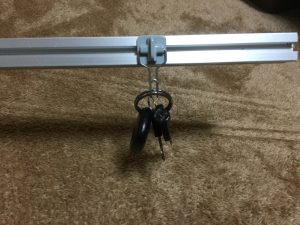

カギをぶら下げるとこんな感じです。

耐荷重は1.5kgとなっています。

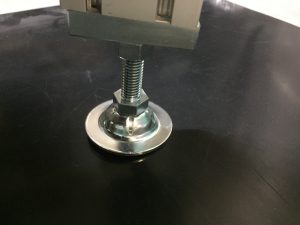

6. アジャスター、キャスター

これは棚などを作ったときに高さを自由に

調整できる足です。

フレームサイズに応じて取り付けプレートの

形状は異なりますが、全てのサイズに

用意されています。

またキャスター(コロ)を付けて自由に

動かすこともできます。

可動式のトレーや小さなテーブルなども

作れます。

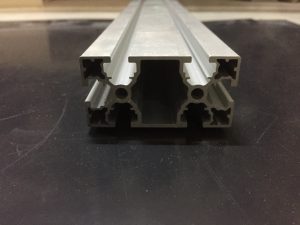

参考に(30×60)mmフレームの

アジャスターの取付方法を説明します。

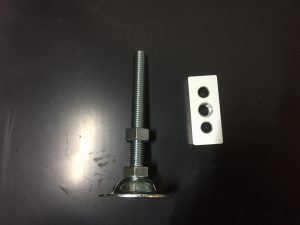

①アジャスターと取り付けプレートを準備します。

②2つの穴にM6のタップでネジ山を加工します。

③取付プレートの左右の穴と加工した穴を

 M6のネジで固定してプレート真ん中の

 穴にアジャスターを取り付ければ完成。

同様な方法でキャスターも取り付けられます。

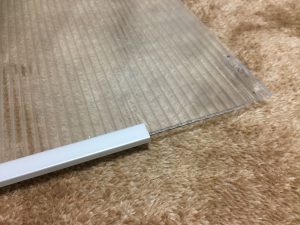

7. パネルガード

パネルを外張りで使用するとパネルの端が

むき出しになってしまいます。

パネルによっては鋭利で切れてしまうことも。

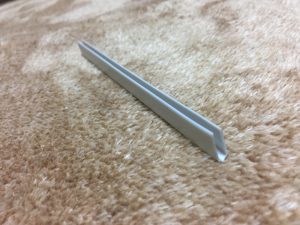

そんなときに使用するのがこのパネルガード。

パネル端にカバーとして取り付けます。

使い方はパネル端にこのガードを挟み込むだけ。

パネルガードには金属製、樹脂製など

いくつか種類やサイズがあります。

挟み込むパネルの厚みに応じてサイズを選定します。

8. 後入れナット

アルミフレームで製作していると途中でナットを

入れ忘れることが多々あります。

もし入れ忘れると一度、分解して溝に通すため

かなりめんどくさいことになります。

そんな時、重宝するのが後入れナットです。

通常ナットと比べると幅が少し細くなっており、

フレーム溝の上から入れることができます。

そのためどのタイミングでも使用できるので

これは是非使ってみてください。

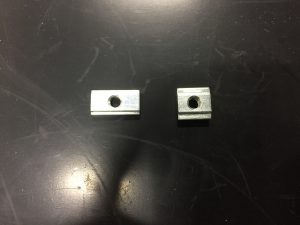

左:後入れナット 、 右:通常ナット

通常ナットは横から入れる

後入れナットは溝の上から入る

9. ナットの低コストテクニック

これはメーカの純正アクセサリでなく、

私が実践している方法です。

そのため使い方には注意していただき、固定や

耐荷重を必要とするときは使わないでください。

実は専用ナットって結構高い・・・

しかも大量に使用するため製作コストの

10%以上を占めることもあります。

そこで専用ナットの代わりに六角ナットを

使ってコストダウンができます。

ただし普通の六角ナットではなく、

第3種六角ナットを使うのがポイントです。

第3種六角ナットは普通のナットに比べて

薄くなっています。

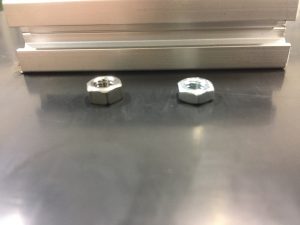

左:普通のナット 右:第3種ナット

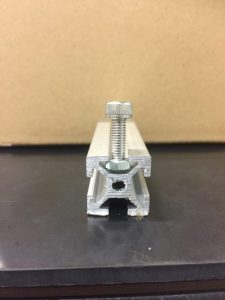

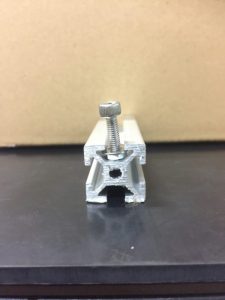

普通のナットではM5サイズは溝に入らず、

M4サイズも平ワッシャーと一緒に入りません。

しかし第3種ナットを使えばいずれもOK。

これだけでナット費用を1/10にカットできるので

コストパフォーマンスがいいですよ。

M4サイズ(平ワッシャー使用)

M5サイズ

10. パイプスタンド

アルミパイプを立てて使う場合

スタンド足を付けることができます。

これは高さ調整ができるのでとても便利。

突っ張り棒のように縦や横で突っ張ることも

できるので様々なDIYが可能になります。

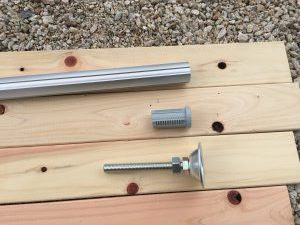

①パイプとフットコネクタ、スタンドを準備

いずれもパイプ径によって部品が異なるので

事前に確認してください。

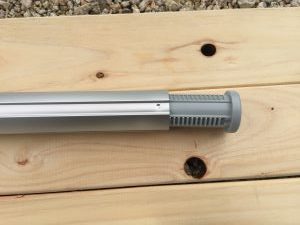

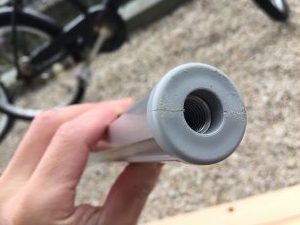

②パイプにフットコネクタを圧入。

少し硬いので叩きながら圧入してください。

中にはナットが入っているのでネジを

通すことができます。

③スタンドのボルトを差し込んで完成。

スタンドの高さを変えるときは下側のナットを

回して調整してください。

高さ調整が終われば上のナットを締めて

スタンドボルトが緩まないようにします。

————————–

今までアルミフレームを使ったことがなく、

初めて挑戦したい方にお助けアドバイスを

無料で実施していますので、

御質問、御相談等はお気軽に連絡下さい。
