アルミパイプをつなぐコネクタ部品の種類

シェアする

  • このエントリーをはてなブックマークに追加
  • 1


フレームを連結する部品をブラケット

呼びましたが、パイプを連結する部品は

コネクタと呼ばれます。

ブラケットは主に強度違いでしたが、

コネクタは用途や形状など豊富にあります。

これがアルミパイプDIYの幅を広げてくれます。

ここではコネクタの種類や使い方を説明します。




1. コネクタの連結

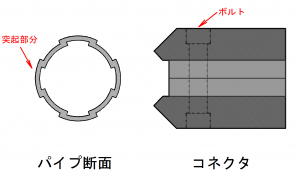

パイプとコネクタの連結はパイブ円周上に

ある突起部分をコネクタのつめで挟み込んで

ボルトを締め付けることで行います。

この突起部分はパイプの種類が変わっても

同じ構造です。

突起部の厚みは2,3mmほどしかありませんが、

しっかりと連結できます。

また突起部はパイプ全長に渡ってあるため、

そのままスライドさせて位置を調整できます。

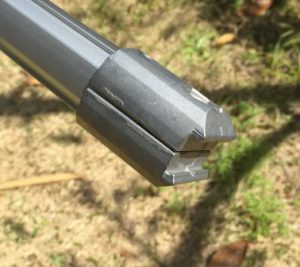

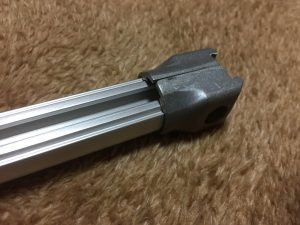

コネクタにパイプを挿入した状態で

つめで別のパイプの突起をつかみ

ボルトを締め付ければ完成です。

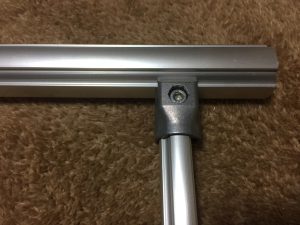

これで2本のパイブが垂直に連結できました。

突起部はパイプ4面に90°間隔にあるため、

コネクタはこの4か所のみに取り付けられ、

360°全周取り付けることはできません。

コネクタの連結強度はコネクタの種類に

よって変わるので、詳細な数字は

コネクタ強度を参考にしてください。

2. インナー型とアウター型

コネクタには大きく分けてインナー

アウターの2種類があります。

つめの部分は変わりませんが、コネクタに

挿入するパイプの入れ方が違います。

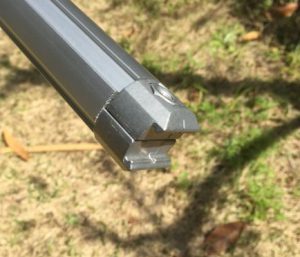

コネクタの中にパイプを差し込むのがアウター型

コネクタの外にパイプを差し込むのがインナー型

ちなみにインナーはパイプが中空の標準品のみで

中空でないパイプは全てアウタータイプです。

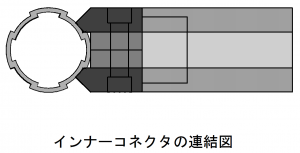

インナー型を使うとコネクタがパイプよりも

外へはみ出さないため、干渉しずらくなります。

左:インナー  右:アウター

(インナー型)

 コネクタがパイプよりはみ出さないので

 スッキリしています。

(アウター型)

 扁平型や高強度型などのパイプにも取り付ける

 ことができます。

 またインナー型よりも高強度です。

扁平パイプも同サイズのアウターコネクタが

そのまま使用できます。

アウター型を使えば間違いありませんが、

パイプよりもはみ出したくないときは

インナー型を使います。

3. 平行取付と垂直取付

パイプどうしを連結するとき、取付け向きで

パイプの垂直取付と並行取付があります。

よく使用するのは垂直タイプです。

並列取付はパイプを可動レールにして

動かす際に使ったりします。

                     垂直取付

                  並行取付

またパイプどうしを90°クロスさせて取り付ける

コネクタもあります。

                 クロスコネクタ

4. 角度

パイプを垂直に連結したときに角度を自由に

変えることができるコネクタもあります。

45°に傾いたコネクタや角度を自由に動かせる

コネクタなど。

補強や傾斜を作るときに便利なコネクタです。

5. 異サイズ連結

フレームと違って、サイズの異なるパイプを

連結することができます。

そのとき使用するのがこちらのコネクタ。

一見同じコネクタに見えますが、コネクタに

挿入するパイブが1段階小さくなっています。

パイプサイズは1段階違いまでしか連結できません。

つまり直径19mmパイプは28mmパイプに

連結出来ますが、43mmパイプはできません。

              φ19とφ28の連結

このようにコネクタにはたくさんの種類があります。

高い汎用性があるため、様々な用途に使い分けて

パイプどうしを連結できます。

————————–

これまでアルミフレームを使ったことがなく、

初めて挑戦したい方にはお助けサポートも

行っています。
