モビリオ 車中泊用ベッド 3列目フレーム設置

シェアする

  • このエントリーをはてなブックマークに追加
  • 1

モビリオ 車中泊用のフラットベッドを

アルミフレームで自作DIYしています。

モビリオはそのまま倒しても完全な

フラットにはなりません。

凹凸がひどくクッションなどを使っても

段差がなくなりません。

そこでアルミフレームを使って

フラットベッドを作ってみました。




大きなスペースがある3列目シートに

まずはフレームを設置してみます。

この部分は本来、荷物を載せるために

大きな段差のあるスペースがあります。

しかも3列目シートを倒すとシート自体

実は水平でなく若干斜めになっています。

この斜めも寝ると違和感になります。

そこで3列シートごと覆ってしまう

BOXをフレームで造りたいと思います。

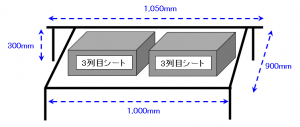

イメージはこんな感じ。

3%e5%88%97%e7%9b%ae%e3%82%b7%e3%83%bc%e3%83%88%e3%82%a4%e3%83%a1%e3%83%bc%e3%82%b8

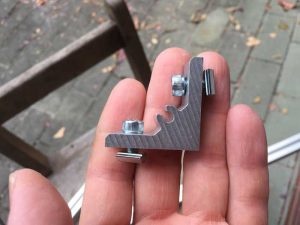

まずはフレームを上記長さに切断し、

ブラケットとナットを準備します。

%e3%83%96%e3%83%a9%e3%82%b1%e3%83%83%e3%83%881

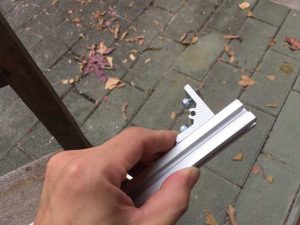

ナットの片方をフレームの溝に通します。

このときナットをあらかじめ締めすぎずに

緩くボルトと固定しておいてください。

締めすぎると溝にナットが入りません。

%e3%83%96%e3%83%a9%e3%82%b1%e3%83%83%e3%83%882

もう一方のナットを別のフレームの溝に

通してナットを締めます。

%e5%a2%97%e3%81%97%e7%b7%a0%e3%82%81

この作業を続けてイメージ図のような

骨組みを造って車内に設置します。

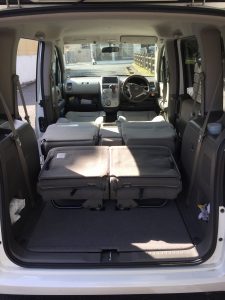

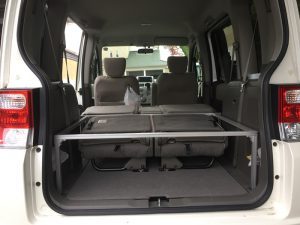

こんな感じに出来あがりました。

%e3%83%95%e3%83%ac%e3%83%bc%e3%83%a0%e8%a8%ad%e7%bd%ae1

%e3%83%95%e3%83%ac%e3%83%bc%e3%83%a0%e8%a8%ad%e7%bd%ae2

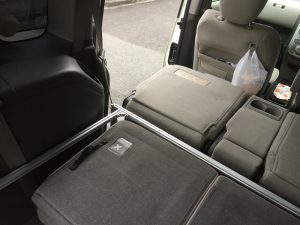

(20×20)mmフレームはこんなシートの

隙間を通せるのがいいですね。

しかも使う工具は六角レンチ1本のみ。

この手軽さが本当にありがたいです。

%e3%83%95%e3%83%ac%e3%83%bc%e3%83%a0%e8%a8%ad%e7%bd%ae3

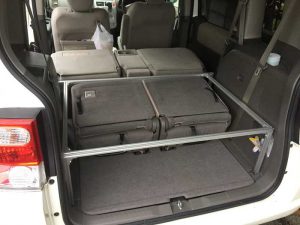

これでとりあえず3列目の土台が完成です。

この後はどうするか次男と相談です。

彼は2段ベッドが欲しいらしいのですが、

私としては一緒に寝たいんだよなぁ~。

とりあえず3列目はここまでにして、

次は1,2列目に手を付けようと思います。

======================
