モビリオ 車中泊ベッド製作(1,2列目のフレーム設置)

シェアする

  • このエントリーをはてなブックマークに追加
  • 1

モビリオ 車中泊用のフラットベッドを

アルミフレームで自作DIYしています。

モビリオはそのまま倒しても完全な

フラットにはなりません。

凹凸がひどくクッションなどを使っても

段差がなくなりません。

そこでアルミフレームを使って

フラットベッドを作ってみました。




1. はじめに

フラットベッドで一番悩むのはこの部分。

1列目シートを後ろ、2列目シートを前に

倒すとお互い接して隙間はできません。

しかしシートの段差が大きい・・・

1列目シートを倒さずそのままで、

2,3列目だけでも寝ることはできますが、

手足を伸ばして寝るにはちょっと狭い。

シートを倒したときに2列目が最も高く

なるため全ての高さをここに合わせます。

2. 1列目シートにフレーム設置

そこで1列目シートの高さを2列目に

合わせるように作りましょう。

12%e5%88%97%e7%9b%ae

イメージは下の図のような感じです。

1、3列目のシートの上にフレームで枠を

作って2列目シートの高さに合わせます。

これによりメリットが生まれます。

(2列目フレームを使わないメリット)

*******************

・ベッド設置の時間が短縮できる。

・コストダウンになる。

*******************

フレームの使用量をなるべく少なくして、

コンパクトな設計にしたいですね。

%e3%83%a2%e3%83%93%e3%83%aa%e3%82%aa%e5%81%b4%e9%9d%a2%e5%9b%b3

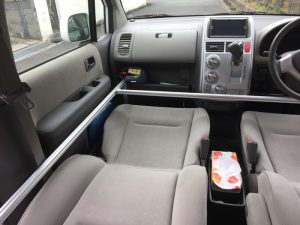

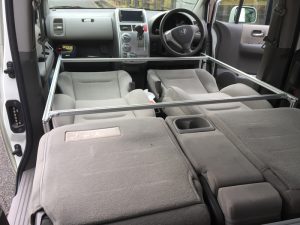

1列目シートにフレームを設置すると、

このようになります。

運転席と助手席をまとめてフレームの

使用量を少なくしてみました。

ハンドルの下までフレームが届いており、

最大スペースを確保できます。

フレーム長さが1,000mm以上になっており

たわみ量が少し心配です。

1%e5%88%97%e7%9b%ae%e3%83%95%e3%83%ac%e3%83%bc%e3%83%a0

たわみ量の計算はこちらの記事で

紹介しています。

====================

(参考記事)

  アルミフレームの強度計算

====================

私や子供の体重だと大丈夫そうですが、

もし大きくたわむときは中央に梁と足を

追加してみます。

(結果は問題ありませんでした)

3. さいごに

こうやってフレームを組んでみると、

車内では設置スペースがあまり取れません。

(20×20)mmサイズでギリギリです。

高さも結構ばらばらなので足の高さが

調整できる構造が望ましいですね。

作った後で斜めになることもありそうです。

しかし案外揺れたり、がたつくことは

少なく感じました。

ピッタリに作っている分、車体との隙間が

ないので動かず安定感はあります。

1%e5%88%97%e7%9b%ae%e3%83%95%e3%83%ac%e3%83%bc%e3%83%a02

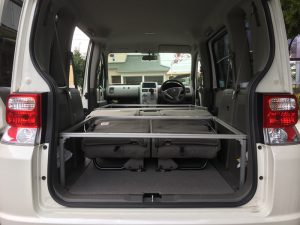

後ろから見た様子です。

ハンドルまで一直線なフラットです。

ちょっとしたバンのような感じになります。

ここまで全て倒すとモビリオでも十分広い

空間を得ることができます。

また高さ方向もスペースを取るために、

フラット高さはギリギリにしてみました。

最も高い2列目シート面に合わせて、

そこに約12mm厚の板が載ります。

%e5%85%a8%e4%bd%93%e3%81%ae%e3%83%95%e3%83%ac%e3%83%bc%e3%83%a0%e9%85%8d%e7%bd%ae

このフラット化の問題は1列目フレームが

大きいため、シートを倒した後に工具を

使ってフレームを組立てる必要があります。

それでも10分ほどでベッドになりますが、

夜間だと少し手間ですね。

今後改善が必要そうです。

次にフレームの上に置く板を加工します。

ベッドを組み立てるとき簡単にすぐに

設置できるかがポイントになりそうです。

====================

(モビリオベッド 参考記事)

現状のフラットレベル

3列目フレーム設置

1,2列目フレーム設置

ベッドの下板を設置しました。

フラットベッドの完成です。

=====================

またスズキアルトでも車中泊用ベッドを

アルミフレームで作っています。

=====================

(参考記事)

 アルト 車中泊用フラットベッド作製

=====================

(他の製作品はこちらから)

 スズキアルト車中泊用ベッド、ロードバイク車庫、

 サンルーム、テラス屋根、脱衣所の棚など。

 製作集」

————————–

今までアルミフレームを使ったことがなく、

初めて挑戦したい方にお助けアドバイスを

無料で実施していますので、

御質問、御相談等はお気軽に連絡下さい。
