キッチン壁収納をアルミフレームでDIY(製作編)

シェアする

  • このエントリーをはてなブックマークに追加
  • 1


1. はじめに

アルミフレームと100均部品を組み合わせた

キッチン壁収納を作製しています。

構想編では棚収納の困難な点に対して

フレームの利便性を説明しました。

では実際に作ってみましょう。

=====================

(参考記事)

  「キッチン壁収納 構想編

=====================

2. 使用材料

使用する材料は次の通りです。

・アルミフレーム(20×20mm)

  L=800mm   1本

  L=760mm   1本

  L=605mm   2本

  L=400mm   3本

・ブラケット    4pc

・専用ナット    45pc

・L字ボルト    3pc

・100均部品

  ワイヤーネット   3枚

  金折隅金(3種類) 5pc

  ヒンジ       6pc

  ステンレスプレート 1pc

  フック、カゴ類   5pc

ほとんどが100均部品です。

フレーム関連部品以外でL字ボルトだけが

100均に見当たらず、

ホースセンターで購入しました。

総費用は約5,000円です。




3.コンロ正面壁フック製作

コンロ正面壁フライパン掛けから製作します。

先にある程度形を作ってから壁に固定すると

簡単に作業できます。

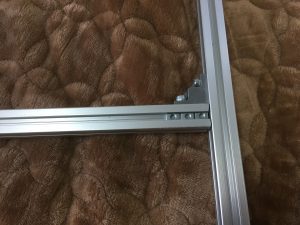

フレームのL=800mmとL=605mmを使って

H型に組みます。

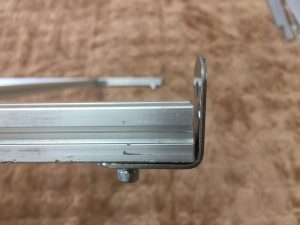

そして隅金とブラケット、専用ナットを事前に

取付けます。

この際、ブラケットの取付位置は上側にして

荷重がかかる方向と逆にしておきましょう。

ブラケットの耐荷重が2倍以上強くなります。

=====================

(参考記事)

    「ブラケットの耐荷重

=====================

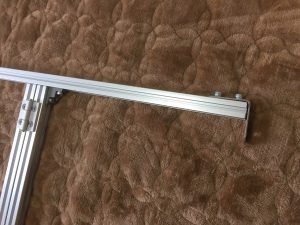

次にH型右側フレーム(正面に設置したときに

右壁との隅にくるフレーム)にヒンジを使って

L=400mmフレームを取り付けます。

ここまで出来たら、これを正面壁に設置します。

ここはフライパンを掛けるため、

倒れてくる方向は手前側になります。

このため隅金の足の部分が柱上側だと奥向きに、

柱下側だと手前向きにして転倒防止にします。

設置後にそれぞれの隅金を突っ張って、

換気扇枠とコンロ床の間で固定します。

最後にL字ボルトを3個取り付けると終了です。

取り付けた感じが既に安定していたため

耐震ゴムは使用していません。

4. コンロ右壁ネット製作

次はコンロ右壁の収納ネットを作ります。

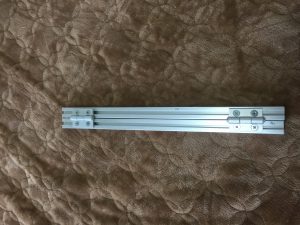

まずはL=400mmフレームを2本並べて

ヒンジで連結します。

次にL=760mmフレームにT字型に取付けます。

このときフレーム1本のみをブラケットで固定し、

もう一方のフレームはフリーにしておきます。

またT字型の長手の右端には隅金を取り付けます。

その後、これを右壁に設置します。

既に固定した正面フレームにブラケットを使って

片側を固定します。

そしてもう一方は隅金で木枠を突っ張って

固定すれば終了です。

この突っ張りは、

  ①正面壁フレームが手前側に倒れない

  ②右壁フレームが上下にずれない

ことを防止するのに役立ちます。

5. コンロ右壁ネット台製作

今度は右壁に設置したフレームに

収納ネット兼物置台を作製します。

まずはヒンジを使ってワイヤーネットと

フレームを連結します。

これによってネットが上下180°可動できる

ようになります。

そして事前にヒンジを使って取り付けた

L=400mmフレームにネットを支えるための

隅金を付ければ可動式ネット台の出来あがり。

最後にネット台の右隣に別のワイヤーネットを

2枚重ねてステンレスプレートでフレームに

固定すれば完成です。

今回、金折隅金のL=38、50,100mmの

3種類を使って、突っ張りフレームや転倒防止、

棚受け金具として使用しました。

隅金は幅広く応用できるのでとても便利です。

6. 完成

最後にワイヤーネットに収納カゴやフックを

取り付ければキッチン壁収納の完成です。

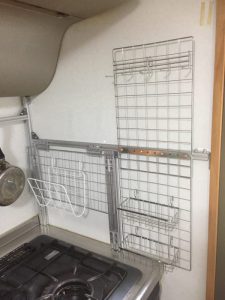

実際に収納した様子がこちらです。

20mm角のフレームを使っているので、

そこに取付けたネットは壁に密接せず、

かつ飛び出ない程度となっており

使い勝手が良くなっています。

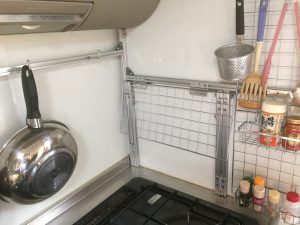

正面壁のフライパン掛けは十分固定が効いて

いるため全く倒れる感じはありません。

右壁手前側ネットも上下片側固定ですが、

しっかり固定されており物を掛けても

倒れる気配はありません。

続いて物置ネット台を出してみましょう。

この時は事前にネットに掛けた鍋フタや

奥の鍋を外してスペースを作っておきます。

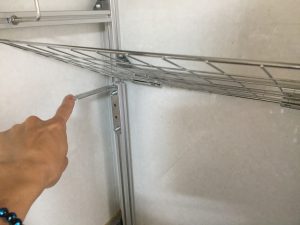

そしてネットを軽く持ち上げて、左右のスタンド

(L=400フレーム)を手前に出せば完成です。

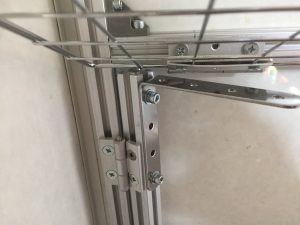

ヒンジとスタンドに取付けた隅金がネット台の

重さを受けてくれます。

スタンドを使用しないときは内側に折りたたんで

ネットの裏側に収納できる点がポイントです。

パッと見ではこれが台になるとは気付きません。

隅金の幅がフレームと同じ20mmであるため、

このような収納が可能となります。

このキッチン壁収納を作るための工具は、7

六角レンチドライバーだけです。

身近にある手軽な工具でしっかりした物が

作れる点がフレームの強みです。

技術や経験をあまり必要とせずに、

誰でも組み立てることができます。

=====================

(参考記事)

  「アルミフレーム組立て方法

=====================

7. さいごに

アルミフレームで作るキッチン壁収納は

如何でしたか?

材料は全て金属なので火元付近でも

火災の心配はありません。

キッチンはスペース的に厳しく、

とても固定が難しい場所です。

しかしアルミフレームを使うと簡単に解決でき、

自分が望む形を組むことができます。

壁に加工することなく、突っ張りを使って

固定できるため賃貸でも大丈夫!

じかも身近にある工具だけで作業ができて

製作時間は2時間ほどです。

皆さんも自分だけのオリジナルキッチン収納を

作ってみては如何でしょうか?

きっと料理が楽しくなって、

いつもよりおいしくなると思いますよ。
