アルミフレーム、G-funを使って車中泊ベッドをDIYしよう！30台以上の実績から見える制作ポイント

1.　はじめに

アルミフレーム 、G-fun（アルミパイプ）を

使った車中泊ベッドDIYを紹介します。

これまで10車種30台以上を作った経験を

もとに車中泊ベッドの作り方を話します。

この車中泊ベッドは次の特徴があります。

特長

　　①どんな車種でも作れる

　　②自分で好きな形に作れる

　　③DIY不慣れな方も作れる

実際に軽自動車からワンボックス車まで

10車種以上の車中泊ベッドを作りました。

アルト	アクティ	フォレスター	メルセデスV350
ミニキャブ	フリード	エスティマ	タウンエースバン
N-VAN	モビリオ	ステップワゴン	アルファード
ムーブ	スペーシア	ランドクルーザ	コースター

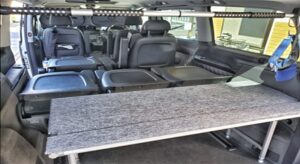

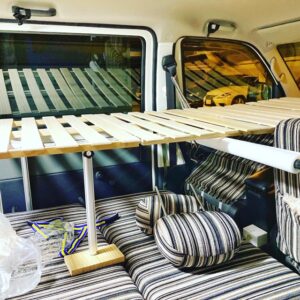

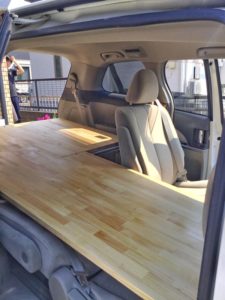

実際に作った車中泊ベッドの一部が

こちらです。

DIYの詳細はページ後半のリンクから

ご覧いただけます。

フレームDIYラボではアルミフレームや

アルミパイプを使ったDIYを紹介しています。

それと同時にこの材料を使いたい人と一緒に

オンラインでDIYする活動を行っています。

年間100件ほど行っており活動の一部は

こちらからご覧いただけます。

（共同DIY サポート事例集）

アルミパイプやアルミフレームを使ってみたいという方と一緒に共同DIYを行っています。これらの材料はとても便利ですが入手性の悪さからあまり知られていません。そのため部品選定や使い方、加工、組立方法など初めての人はわかりにくいです。そこで共同DIYでは誰もが扱えるようにサポートしています。

この記事では車中泊ベッドを作りたい方の

手助けになることをまとめます。

２．アルミフレーム　車中泊ベッド

車中泊ベッドを作る際にまず使用する材料を

考えます。

一般的に使われる材料に木材、イレクター、

アルミフレームなどが挙げられます。

2.1　木材の特徴

私が作った最初の車中泊ベッドは木材を

使用しました。

入手が簡単で加工しやすい特長があります。

ただし釘を使って固定するのでやり直しが

難しく微調整もできません。

車内床の凹凸に合わずガタガタすることも

ありました。

さらに車外で作ったものがドアで引っ掛り

入らないこともあります。

その場合は車内で釘打ちしますが、

作業が少し難しいです。

木材は最もベターな材料に思えますが、

実はそれほど適した材料ではありません。

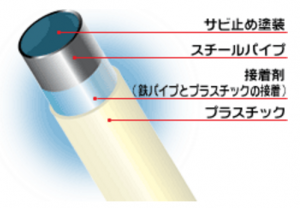

2.2　イレクターパイプ

ほとんどのホームセンタで購入できる

鉄製のパイプ材です。

出典：矢崎化工

便利な部品も豊富で入手性に優れます。

この材料で車中泊ベッドを作る人は

多いと思います。

私自身、使ったことはありますが、

車中泊ベッドを作ったことはありません。

これを使う時は自分でパイプを切断する

必要があります。

2.3　アルミフレーム、G-fun

私がオススメする材料がこちらです。

この材料は一部のホームセンタや

オンラインショップから購入できますが、

他の材料に比べて入手性が悪いです。

またフレームDIYラボが運営する

「フレームショップ」でも販売しています。

アルミパイプはイレクターと似てますが、

幾つか異なる点があります。

アルミパイプはアルミフレームと一緒に

使うことができます。

例えばベッド板を載せる部分はパイプよりも

フレームの方が設置面が広く安定します。

さらに事前にCADを使って設計できるので

自分で切断加工する必要がありません。

（アルミパイプの特徴）

　家庭DIYで利用する金属パイプにイレクターパイプがあります。アルミパイプも同様な用途で利用できますが、イレクターパイプよりも優れた特徴がいくつもあります。ここではイレクターパイプとの比較やアルミパイプの種類について、詳しく紹介しています。

３．アルミフレーム、G-fun

ここではアルミフレームやG-funを使った

車中泊ベッドのポイントを説明します。

3.1　どんな車種でも作れる

アルミフレームやパイプは金属なので

細くてもしっかり強度があります。

そのため狭い車内でもコンパクトに作れて

シート間の狭い隙間にも通せます。

パイプは直径28mm、フレームは30mmの

サイズを一般的には使いますが、

軽自動車では20mmサイズも利用可能。

車内スペースに合わせて材料を選べるので

どんな車種でも作れます。

またアルミフレームやパイプの組立は

六角レンチでボルトを締めるだけ。

やり直しもできるので初めて触る人でも

簡単で安心して利用できます。

さらに車内組立が可能でピッタリサイズも

作ることができます。

3.2　自分で好きな形に作れる

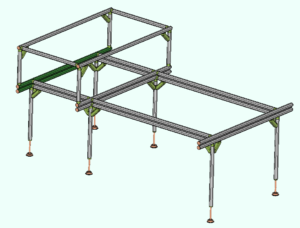

アルミフレームやパイプは事前にCADを使って

自分で設計することができます。

作る前にベッドの形を3D画像で見れるので

設計ミスや間違いを見つけることができます。

またこのデータを元に部品を手配するため

既に加工された長さの材料が手に入り、

自分で切断などの加工が必要ありません。

届いた部品を六角レンチで組み立てるだけで

自分だけのオリジナルベッドが作れます。

また便利な部品も用意されています。

例えばアジャスターはベッド脚の高さを

微調整できてベッドを水平に保てます。

ノブボルト付き部品を使えば手作業で

ベッドを組立、解体することができます。

ベッド板を固定するための取付部品や

ナットも用意されています。

これらの便利な部品を組み合わせるだけで

車中泊ベッドを作ることができます。

3.3　DIY不慣れな方でも作れる

普段DIYに馴染みがない人は作業に不安を

感じるかもしれませんが、この材料を使った

DIYでは初めて触る人でも使えます。

実際、これまで一緒に作った人のほとんどは

初めて使う人ばかりでした。

この材料の特徴は組立作業がとても簡単で

技術不要で何度もやり直せる点です。

フレームやパイプどうしの連結はボルトを

締めるだけOKです。

工具も六角レンチがあれば大丈夫！

木材を加工するためにノコギリやドリル、

電動ドライバーが必要ですが、

フレームやパイプには必要ありません。

この組立作業の容易さがメリットです。

ただ難しい点もあります。

それは3D　CADを使った設計です。

フレームやパイプの強度を把握し、

適切な部品を選ぶことが初めてでは

難しいと思います。

ただこの点はオンライン共同DIYにより

解決することができます。

これについては後述します。

このようにアルミフレームやパイプを

使うことで自分だけの車中泊ベッドを

手に入れることができます。

DIYに馴染みがないと難しく思えますが、

一緒に協力して行えば作ることができます。

4.　オンライン共同DIY

オンラインでやり取りをしながら一緒に

協力してDIYする活動です。

「LINK　YOUR　DESIGN」と呼んでます。

車中泊ベッドだけでなく自転車置き場や

屋根、ペット用ケージ、ラック、棚など

様々なものを作っています。

これまでの製作はこちらでご覧いただけます。

（オンライン共同DIYサポート事例集）

オンライン共同DIYで車中泊ベッドを作る際、

次のような流れで進めています。

4.1　車中泊ベッド構想検討

まずはどのような車中泊ベッドを作るか

構想を考えます。

例えば、

・使用人数による耐荷重の検討

・走行時のベッドレイアウト

・ベッド脚の配置や高さ調整

・ベッド板の固定方法

・テーブルなどのオプション品

など具体的な構想を一緒に考えます。

そして簡単なスケッチを考えます。

4.2　車中泊ベッド CAD設計

次はスケッチを元に3D　CADで設計を

行います。

この作業はこちらで実施します。

構想内容から必要部品の選定や構造設計など

検討しながらCAD設計図を作ります。

4.3　車中泊ベッド設計確認

出来あがった設計図を見てもらい寸法の

確認や車内配置の確認を行ってもらいます。

その結果を踏まえて再設計を行い、

これを繰り返して設計を詰めていきます。

4.4　車中泊ベッド見積もり

設計が終われば部品の調達方法を決めます。

こちらで準備するものと直接用意して

もらう部品を仕分けます。

そして材料費用を見積もります。

予算オーバーの場合、コストダウンを

検討します。

具体的には構想内容を一部変更検討をし

安価な部品への入れ替えや無くすことで

コストを見直します。

それでもオーバーする場合はDIY自体を

断念することもあります。

4.5　車中泊ベッド製作

仕分けた部品をお互いで準備します。

アルミフレームやパイプ材はメーカから

自宅まで直送しています。

材料が揃えば組立作業を行います。

この際、組図を作成してお渡ししています。

組立書のようなもので部品を使う場所や

製作ポイントなどをまとめたものです。

作業途中で分からない事や困った事があれば

その都度連絡をもらって対応します。

このようにして車中泊ベッドを完成させます。

このDIYのポイントは一緒に作る点です。

ベッドの使い方や強度、作り方など設計から

製作まで全て一緒に考えます。

一人だと悩んだり失敗することも多いですが、

一緒に作ることで未然に防ぐことができます。

またこれまでオンライン共同DIYで

車中泊ベッドを作った人にアドバイスを

もらうこともできます。

ベッド板の種類やクッション取付方法、

ベッド固定方法など気になる点を

聞くこともできます。

実際に車中泊ベッドを作った人たちから

アドバイスをもらいながらDIYできるので

安心して取り組むことができますね。

5.　さいごに

ここではアルミフレームやパイプを

使った車中泊ベッドDIYを紹介しました。

これらの材料は知名度こそありませんが、

とても便利で車中泊ベッドに適切です。

当然、木材やイレクターが悪い訳ではないので

使いなれた材料でよいかと思います。

もし車中泊に興味があり検討されている方は

一度考えてみてもよいかと思います。

これらの材料は車中泊ベッド以外にも

色んな用途があるのでDIYの可能性が

広がると思いますよ。
