1. はじめに

フレームDIYラボではアルミフレームやアルミパイプを使ったDIYを紹介していますが、

興味がある人と一緒にLINK YOUR DESIGNという共同DIYも行なっています。

これは実際にアルミフレームやパイプを使ったDIYを一緒に協力しながら行う活動です。

アルミフレームやアルミパイプはとても便利な材料で木材にはない優れた特性がありますが、

普段身近にないため使い方がわからないという欠点があります。

そこでアルミフレームやアルミパイプの使い方や選定、設計などをアドバイスしながら

初めての人でも安心してDIYできるようにするものです。

これまで行なってきた共同DIYの様子はこちらから見る事ができます。


(共同DIYサポート事例集)

アルミパイプやアルミフレームを使ってみたいという方と一緒に共同DIYを行っています。これらの材料はとても便利ですが入手性の悪さからあまり知られていません。そのため部品選定や使い方、加工、組立方法など初めての人はわかりにくいです。そこで共同DIYでは誰もが扱えるようにサポートしています。


今回のご相談は大阪在住のSさんです。


(庭のベンチの上にシェードを張りたい)

表記の件、イレクターパイプでの作成を考えていましたが、特に屋外での使用では、

強度やサビ、加工、価格の面でアルミパイプの方が適しているとわかり、考え直しました。

固定方法やどのコネクタを使えば良いのかなど、

アドバイスをいただければと思い相談させていただきました。

住宅の壁側から木製のフェンスに向けて、ポールを渡し、

そこにシェードをつれないかと考えています。

できれば、手動で構わないので、収納できるようにしたいと考えています。

ただ、縦のポールはなるべく立てたくないという条件で考えたいと思っています。


自宅の窓から庭にかけてパーゴラ屋根をDIYしたいという内容です。

パーゴラ屋根とはシェードや布を上に張って日よけにするものです。

パーゴラがあると日陰ができるため夏場の強い日射が部屋に入りません。

また近くのマンションなど高い場所からの目隠しにもなります。

テラス屋根を作るよりも手軽で簡単に取り外せるため台風などの災害時も安心です。

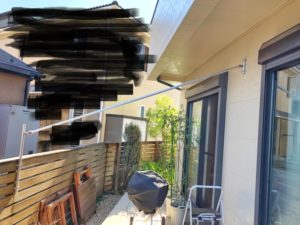

こちらがSさんと2人で完成させたパーゴラとなります。

住宅と庭フェンスの間にアルミパイプを設置してシェードを取り付けています。

シェードには紐を付けて引っ張って動かせるようになっています。

そのため使わない時は寄せてまとめておけるので強風時も大丈夫です。

脚立なども使わずに作業できるためとても簡単です。

それではこのパーゴラ屋根のDIYの様子をご覧下さい。




2. パーゴラ屋根のDIY構想

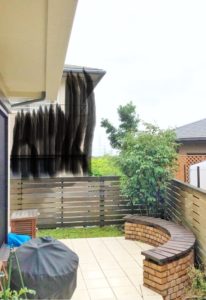

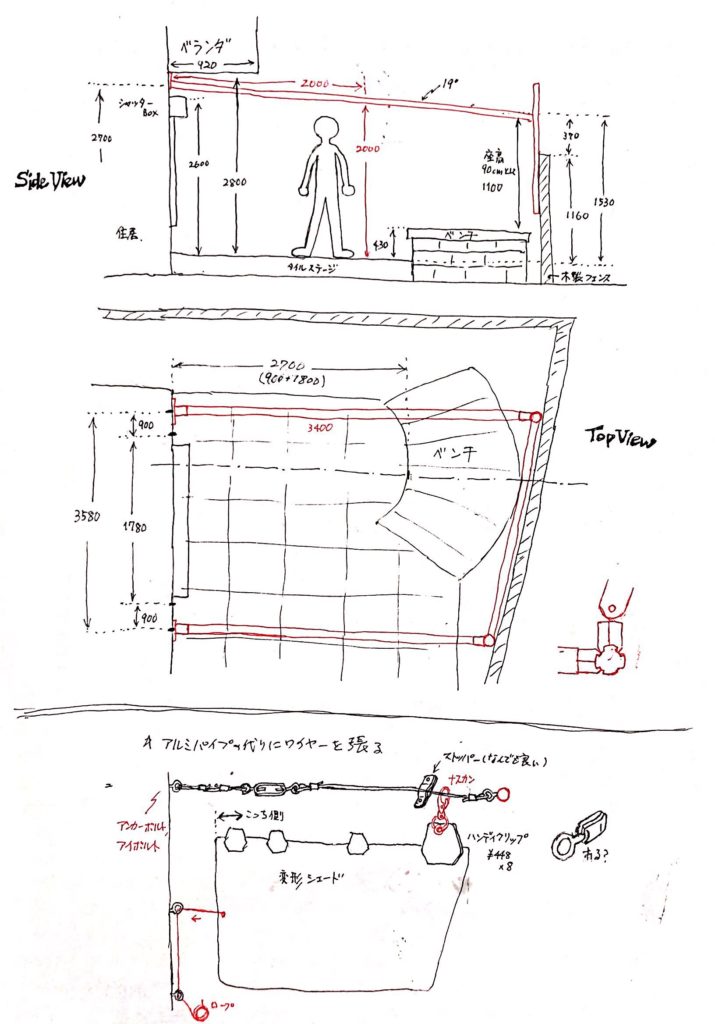

まずはSさんから希望のパーゴラのスケッチや自宅の写真を頂きました。

Sさんはスケッチが上手なのでとても分かりやすく助かります。

自宅壁から庭フェンスに向かって幅約3.5m、縦3.5mのシェードを掛けたいとの内容です。

住宅側と庭フェンス側の高低差は約1.3mあります。

また自宅側には邪魔にならないように柱を設置したくないとの事でした。

そのため住宅側には柱を建てずに壁からシェードを取り付けることにしました。

柱を建てずに壁から直接取り出すと邪魔にならず、スッキリしていいですね。

シェードは固定ではなく動かせるようにして、使わない時はまとめられるようにします。

そうすれば取り外しなどの手間がかかりません。

3. パーゴラ屋根のDIY設計

3.1 パーゴラ屋根の材料

このパーゴラDIYではシェードを可動できるようにするためアルミパイプを使用します。

そしてアルミパイプにリングを入れてパイプを滑らせて動かし、

このリングにシェードを取り付ける事でシェードが動く仕組みです。

カーテンと同じ仕組みで簡単なものです。

アルミは雨に濡れても錆びないため、このように屋外で使用することができます。

シェードが3.5×3.5mと大きいため強度を考慮して直径28mmのアルミパイプを使います。


(アルミパイプの特徴)

 家庭DIYで利用する金属パイプにイレクターパイプがあります。アルミパイプも同様な用途で利用できますが、イレクターパイプよりも優れた特徴がいくつもあります。ここではイレクターパイプとの比較やアルミパイプの種類について、詳しく紹介しています。


3.2 パーゴラ屋根のCAD設計

アルミパイプやアルミフレームはメーカから専用の3D CADが提供されており、

自分で設計することができます。

これを使う事で作る前にどのような構造になるかを様々な角度から見る事ができます。

このCADについてはこちらで詳しく動画を使って紹介しています。


フレーム、パイプの3DCAD設計)

アルミフレームやアルミパイプには専用の3DCADが無料で提供されています。そのためこれを使えば作る前に色んな角度から見ることが可能となり、設計ミスが少なくなります。さらに部品の長さや種類、数なども自動で計算してくれるので部品手配ミスや加工ミスも低減することができます。

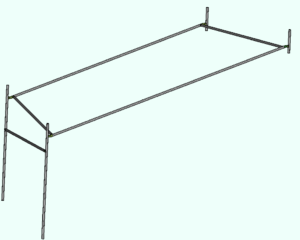

こちらがSさんと一緒に設計した図面です。

図の右側が住宅壁側、左側が庭フェンス側になります。

住宅壁には短いパイプを縦に固定して、そこに角度調整付きコネクタを使って

アルミパイプを斜めに連結させて、庭フェンスに固定したパイプと連結します。

これだと柱が不要でしかもパーゴラ傾斜を自由に調整することができます。

住宅壁やフェンスへのアルミパイプの固定にはサドル部品を使います。

このようにアルミパイプには便利なコネクタやパイプを固定するサドルなど

様々な部品が充実しています。


(アルミパイプのコネクタ)

 アルミパイプどうしを連結する部品がコネクタです。コネクタにはたくさんの種類があり、連結方向も直角、水平、クロスなど様々な用途に利用できるようになっています。またパイプに沿って動いたり、パイプを軸に回転したりという可動できるコネクタもあります。これを利用すればDIYの幅が広がりますよ。


ただ注意する点は壁に取り付けた短いパイプの向きです。

今回は縦に取り付けていますが、これを90度倒して横につける事も可能です。

しかし横にするとコネクタの取付強度が弱くなるため敢えて縦向きに取り付けました。

このようにコネクタの連結強度を考慮しながら設計する事が大切です。


(コネクタってどれくらい強い?)

 アルミパイプで構造物を作ったときに強度的に最も弱くなるところはパイプどうしを連結するコネクタです。そのため設計するときに想定荷重を考えて、それに耐えうるコネクタや構造を考える必要があります。コネクタ強度には3つの強度があり、全ての考慮してコネクタの選定をします。


至ってシンプルな構造ですが、これでパーゴラの設計は終了です。

4.  パーゴラ屋根の製作

CADによる設計が終わるとメーカから見積もりを取って手配します。

約3.5mと長いアルミパイプも含まれていますが、全て無料で自宅まで届けてもらえました。

全ての部品を一括で注文できて、自宅まで無料配達してもらえるためとても助かります。

Sさんは初めてアルミパイプを使われますが、無事に取付けが完了してパーゴラの完成です。

自宅壁から庭フェンスまで大きなシェードが取付けられています。

構造自体はシンプルですが、しっかりとシェードを支えておりたわむことはありません。

シェードも紐を付けて下から引っ張って開閉できるようになっています。

これだと台風のように風が強い日にはシェードを収納できますね。

庭フェンスと住宅壁へのパイプ固定はこのようにサドルを使えば簡単に取付できます。

とても簡単な方法ですが、しっかり固定できるのでよほどのことがないと外れません。

このサドル取付作業はこちらの動画で見ることができます。

取付作業では庭フェンスと住宅壁が予想よりも少し斜めになっていたようで

角度調整に手こずられたということでした。

距離が離れていると微妙な角度の違いに気付きにくくなります。

ただアルミパイプを連結するコネクタには角度を自由に調整できる物もあるので、

事前に選定しておけば現場での調整がとても楽になります。

Sさんは初めてアルミパイプを扱われましたが、アルミパイプの切断から取付けまで

大きな問題もなく完成されました。

金属なので加工が難しい、扱いが難しいと思われるかもしれませんが、

共同DIYでは初めて触れる方がほとんどです。

実はこのアルミの取扱いの良さや技術が不要な点が共同DIYを可能としています。

もし木材のように加工技術や経験が必要だとこのように遠方に居ながら

一緒にDIYすることは難しいと思います。


(アルミパイプの加工方法)

 アルミフレームは木材よりも強度があるので同じ耐久性の物でもコンパクトに作れます。その反面、木材に比べて加工が少し大変で木材ほど簡単に切断できません。そこで様々な工作機やハンドソーで実際に切断して比較しました。その結果、特別な工作機は必要なく簡単に入手できるもので加工できました。

(アルミパイプの組立て方法)

 アルミフレームやアルミパイプの組立ては六角ボルトを締めこむだけの簡単作業です。六角レンチ1本あれば全てを組み立てることができます。ウチの小学2年生の子供でもこの通り。誰が作っても同じように組みあがるので技術が要らず、初めての方やDIYしない人も安心して利用できます。


今年の夏はこのシェードが大活躍してくれると嬉しいですね。

5. さいごに

庭にパーゴラをDIYする記事は如何だったでしょうか?

同じような事がワイヤーでもできますが、

アルミパイプを使うとシェードをたわまずに張ることができます。

それにシェードを紐で引いて畳むときもパイプの方が滑りやすく、

途中で引っかかるような事がありません。

とても手軽に取付けできる方法なので、もし興味がある方は試してみて下さい。

この記事か皆さんの参考になれば幸いです。
