新しい家にはテラス屋根や軒がなく、自転車や洗濯物が濡れてしまいます。

最近はゲリラ豪雨のため天気が良くても屋根がない所に干すのは抵抗があります。

しかし業者にお願いすると費用が高いし、しかも借家なので好き勝手できません。

そこでテラス屋根をアルミパイプを使ってDIYします。

この記事はシリーズになっていますので興味があればこちらもご覧ください。


(テラス屋根をDIY 構想編)

 新しく引越しした賃貸住宅では軒がほとんどなく、雨が降ったときに自転車などを保管する場所がありません。そこでテラス屋根をDIYしてみます。まずは使用する材料とテラス屋根のサイズを決めます。賃貸なので住宅の壁に傷をつけず、コンクリートも使用できない状況ですが、DIYする方法はありますよ。

テラス屋根をDIY 設計編)

 アルミパイプを使ったDIYでは3D CADを使って設計することができます。設計したテラス屋根は幅が4m、高さが3m、奥行き2mと非常に大きく、材料も50mも使用します。またパイプで4mの物干し竿を設置して洗濯物も干せるように考えました。

テラス屋根をDIY 製作1)

 3D CADで作ったテラス屋根をDIYしていきます。まずは基礎部分と屋根の柱となるパイプを固定していきます。基礎部分はコンクリートを使用せずにアクセサリ品のスタンドを利用して杭で固定します。柱はフェンスの基礎を利用して固定。サッシ枠などを利用して補強を入れることでしっかり固定できました。

(テラス屋根をDIY 製作2)

 基礎と柱が完成したら次に屋根を取り付けます。屋根材はポリカ製の波板を使用し、それをアルミパイプに直接タッピングビスで固定していきます。最後に物干し竿を取り付ければ完成です。アルミパイプには便利なコネクタが準備されているので、とても簡単に物干し竿を取り付けられます。

(テラス屋根をDIY 完成)

 完成したテラス屋根は自転車を3台停めても十分にスペースが残る広さです。洗濯物もちゃんと干せて、雨が降っても濡れることはありません。さらに台風が直撃しても壊れません。ここでは製作に掛った費用や反省点をまとめました。これだけ大きいものを作っても費用はナント3万円台!?

(テラス屋根をDIY 壁追加)

 完成したテラス屋根に後日、目隠し壁を追加DIYすることになりました。アルミパイプの良い点はこのような追加DIYがとても簡単にできます。ここではアルミパイプを追加して幅4m、高さ約1.5mの目隠し壁を作っています。これで洗濯物を干しても向かい側の道路からは全く見えません。


また共同DIYでカーポートと既設屋根の隙間に屋根を作られたり、

マンションにテラス屋根を追加DIYされた記事もあります。

とても簡単に扱える材料なので誰でもすぐに作ることができますよ。


(カーポートと既設屋根の間に屋根をDIY)

カーポートと既設屋根の間に隙間があり、雨で濡れてしまいます。そこでアルミパイプを使って屋根を新たに追加することになりました。しかしカーポートと既設屋根は高さが異なるため斜めになってしまいます。このような場所でもアルミパイプであれば簡単に作ることができます。

(マンションにテラス屋根を共同DIY)

マンションの庭を全て覆うようなテラス屋根を共同IDYしました。アルミパイプで枠組みを作りポリカ波板を貼り付けた屋根となっています。ただ屋根の大きさが4×4.5mと非常に大きく、基礎ができない場所にそれぞれ柱を立てています。このように規格品にないテラス屋根を自分の好きなように作ることができます。


テラス屋根は多くの人に興味をもっていただき、たくさんご質問を戴きます。

せっかくなので戴いた質問とその回答をまとめてみました。

屋根の傾斜を付ける方法なども紹介していますよ。


(テラス屋根の質問集)

 テラス屋根のDIY方法についてはいくつか質問をいただきます。そこで多い質問は屋根の角度の付け方です。アルミパイプを使った場合、角度の付け方は3通りあります。角度の調整幅や自由度、費用などを考えて最適な方法を選ぶことができるので、どんな角度の屋根も作れます。


また動画でアルミパイプへの波板の固定方法やアルミパイプの種類、コネクタなど

実物を見ながら紹介していますので、よかったら参考にされて下さい。


(動画で学ぶ! フレームキャンパス)

アルミフレームやアルミパイプの基礎から応用まで動画を見ながら学びませんか?ここではアルミフレームの特徴や加工方法、3D CADの使い方、各種部品を使った応用まで幅広く動画で説明しています。アルミDIYの基礎から学んだり、自分の興味ある部品だけ確認のために見ることもできます。初めて扱う方でも安心して利用できることを心がけて動画を作成しています。





1. テラス屋根をDIYする前の状況

1Fリビングの窓は南向きで2Fのベランダ部分が雨よけになっています。

しかしこれだけでは軒として全然足りず、雨が降れば窓も開けられません。

最近の建売住宅でよくある造りです。

長男が通学用に使う自転車も雨の日に濡れないようにしたいですね。

そこで2Fベランダの下にテラス屋根を作ってみましょう。

しかしここは賃貸住宅なのでDIYにはいくつかの制約がでてきます。

まずはテラス屋根をDIYする目的と賃貸住宅の制約を考えてみます。

(テラス屋根をDIYする目的)

  ・自転車を3台保管できる

  ・洗濯物を干すことができる

  ・1Fの窓を開けても雨が入り込まない

(テラス屋根のDIY制約)

  ・賃貸住宅のため壁に傷を付けない

  ・賃貸住宅のためコンクリートを敷設できない

  ・いつでもすぐに外せるようにする

  ・完全に元通りにできる

1Fリビングに雨が吹き込まないためには窓よりも高く、幅も広い屋根が必要です。

さらに基礎が作れないので既存のフェンス基礎を利用することにします。

これらを勘案したところ、テラス屋根のサイズは幅4m、高さ3m、奥行き約2mと

非常に大きなものになりました。

さらに屋根の下で洗濯物や布団が干せるような物干し台も取り付けます。

このテラス屋根で困難な点はやはり基礎をどうするかです。

片側はフェンス基礎を利用するのでよいのですが、住宅側の柱の基礎固定方法が

難しく良い方法がありません。

市販の取付金具は壁に穴を空ける事が多く今回のケースでは利用できません。


2. テラス屋根本体の基礎はどうする?

柱を立ててテラス屋根を上げるためには不安定にならない基礎工事が必要です。

基礎が弱いと台風が来た時に屋根が吹き上げられて柱が外れて飛んでいく恐れがあります。

このテラス屋根では柱を5本を使用してそのうちの3本は前にあるフェンスと固定させます。

このフェンスはコンクリートの基礎がありボルトで固定できれば大丈夫そうです。

問題は住宅側の2本の柱です。

この柱は窓枠の外側に位置しますが、これを固定する良い方法がありません。

本来であれば地面に穴を掘ってコンクリートを敷設して固定したり、基礎ブロックを

使って地面に埋め込んだりします。

しかしここは賃貸住宅なのでコンクリートを打つことができません。

また柱となるアルミパイプは住宅の壁に接するように立てるため基礎ブロックも使えません。

そこでアルミパイプのアクセサリでスタンドがあるので、それを使って地面に杭打ちする

方法を検討します。

もし持ち家で基礎を作ることができる方にはこちらの記事がオススメです。

コンクリートブロックを使った独立基礎を用いて幅1.8m、奥行き8m、高さ2.5mの

自転車置き場を作るDIYです。

同じアルミパイプを使って作りました。


(雨避け屋根がある自転車置き場を簡単DIY)

アーネストワン建売住宅には軒がほとんどないので雨よけする場所がありません。そのため外に置いてる自転車や道具が雨に濡れてしまいます。そこでアルミパイプを使った屋根のある自転車置き場をDIYしました。8×1.8×2.5mと大きな置き場ですが、5万円ほどで作れます。しかも補強や基礎をしっかりすることで大型台風が直撃しても壊れませんでした。


3. テラス屋根をDIYする材料

このテラス屋根の材料にはアルミパイプを使用します。

アルミパイプは普段あまり目にすることがありませんが、工場などでは一般的に使われます。

アルミで出来た円筒状のパイプでイレクターパイプと似ていますが、

とても優れた特徴があります。


アルミパイプってどんなもの?)

 家庭DIYで利用する金属パイプにイレクターパイプがあります。アルミパイプも同様な用途で利用できますが、イレクターパイプよりも優れた特徴がいくつもあります。ここではイレクターパイプとの比較やアルミパイプの種類について、詳しく紹介しています。


アルミパイプはテラス屋根をDIYするうえで次のメリットがあります。

(アルミパイプのメリット)

 ・アルミなので錆びない

 ・断面が円形なので波板が取り付けやすい

 ・屋根の傾斜が付けやすい

 ・コストが安い

今回は材料を大量に使用するのでやはりコストは抑えたいですね。

アルミパイプはアルミフレームに比べて2~3割ほど材料費が安くなります。

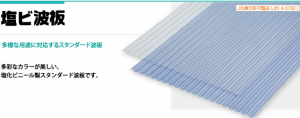

屋根には波板を使いますが、アルミパイプを使うとちょうど波の部分に入って安定します。

そのため波板の固定はアルミパイプに直接タッピングビスで固定することにします。

アルミパイプは断面が中空形状で直径がφ28mmのものを使用しました。

次に気になるのがアルミパイプの構造的な強度です。

私は九州の佐賀県に住んでいるので積雪の心配はなく、耐荷重はあまり重要ではありません。

それよりも台風による引抜強度の方が気になります。

アルミパイプはコネクタと呼ばれる部品でパイプどうしを連結するので、

このコネクタの結合強度が重要となります。

パイプやコネクタの強度についてはメーカより数字が出ていますので、

事前に確認して設計することで安心して利用できます。


(アルミパイプの強度計算)

 アルミパイプの強度は①単体強度、②接合強度の2つを考える必要があります。いずれも強度が想定荷重を上回っていれば安心して利用できます。強度はパイプ径や断面形状によって変わるので用途に合わせて選んでください。

(コネクタってどれくらい強い?)

 アルミパイプで構造物を作ったときに強度的に最も弱くなるところはパイプどうしを連結するコネクタです。そのため設計するときに想定荷重を考えて、それに耐えうるコネクタや構造を考える必要があります。コネクタ強度には3つの強度があり、全ての考慮してコネクタの選定をします。



これらを踏まえたうえで次にテラス屋根の設計を行いました。

屋根には雨水を流す傾斜も必要ですが、アルミパイプを使えば傾斜の取り方が複数あります。

例えばコネクタで自由に角度を調整できるものもあります。

ここでは傾斜角度やコストを踏まえて最も適切な方法を採用しています。

設計には専用の3D CADを利用して色んな角度から事前に確認できるようになっています。

どんなテラス屋根の設計になったのか、興味のある方はこちらをご覧ください。


テラス屋根をDIY 設計編)

 アルミパイプを使ったDIYでは3D CADを使って設計することができます。設計したテラス屋根は幅が4m、高さが3m、奥行き2mと非常に大きく、材料も50mも使用します。またパイプで4mの物干し竿を設置して洗濯物も干せるように考えました。


最後のこのように便利なアルミフレームやパイプの購入方法ですが、

実はホームセンターなどではほとんど販売されていません。

一般的にはミスミやモノタロウといったweb商社を経由して購入できますが、

個人購入はなかなか難しいかもしれません。

しかも自分で必要な部品の長さや種類、数量を調べてそれぞれ注文するので

手配するのも大変です。

しかし「LINK YOUR DESIGN」を利用すればメルカリなどを使って

手軽にアルミフレームやアルミパイプを購入することができます。

しかも既に設計されて必要部品の種類や数量がまとまった部品リストが手に入り、

注文も一括で一回で済みます。

詳しい内容はこちらをご覧ください。


(アルミフレームの購入方法)

アルミフレームやパイプの欠点は入手性の悪さです。ホームセンターでは販売されておらずほとんどネット販売のみです。一般的にはミスミやモノタロウなどのweb商社経由で購入しますが、個人では難しいです。しかしメルカリなどでも購入でき、必要部品を一括購入できる方法がここにはありますよ。
