フレームで自作、快適モビリオ車中泊ベッド

シェアする


アルミフレームを使ってモビリオで快適に車中泊できるベッドを自作DIYしています。

モビリオは座席を倒してもフラットでなく凹凸がひどくてそのままでは寝れません。

これをアルミフレームで無事解決してセミダブルマットが敷ける広さを確保しました。

ここではそんなフラットベッドの製作過程を紹介しています。

モビリオ以外にも様々な車中泊フラットベッドをアルミフレームで

製作した記事もあります。


(スズキアルトに2mの車中泊ベッドをDIY)

スズキアルトに2mの長さがある車中泊用フラットベッドをアルミフレームでDIYしています。このベッドは共同DIYで私が設計や加工を担当し、離れて住む友人が車中で組立てを実施しました。アルミフレームは設計や加工に経験が必要なものの、組立てはとても簡単で誰でもすぐにできます。

(ホンダフリードに車中泊で便利な車載テーブルをDIY)

ホンダフリードに車中泊でも使える車載テーブルをアルミパイプでDIYしました。テーブルの高さを調整できて、スライドテーブルも付いています。電子レンジや重い荷物を載せられるように15kg以上の耐荷重もあります。就寝する際はテーブルの下に足を伸ばせるためとても快適に利用できます。

(ステップワゴンで快適車中泊!全面フラットベッドをDIY)

アルミフレームを使ってステップワゴンの後部座席に全面フラットベッドをDIYしました。元々シート間などに段差がありクッションで埋めていましたが、このベッドを自作してから快適さが違います!しかも簡単に後部座席を起こすこともできるので子供を載せて親子旅が楽しめますよ。

(プリウスα車中泊ベッドDIYで驚きのスペース!)

アルミフレームを使ってプリウスαに車中泊ベッドをDIYしました。運転席はそのままに残りのシートを全てフルフラットベッドにしています。かなりのスペースが確保できて大人二人でも十分寝れます。さらに助手席は2.5mほどのスペースもあり、サーフボードなども積み込めます。

(ダイハツムーブを全面車中泊ベッドにDIY)

ダイハツムーブで快適に車中泊できるフラットベッドをDIYしました。ハンドル以外全てフラットベッドになるため、2人で寝てもこの広さ!本来はシートの凹凸があって辛かった車中泊が快適に過ごせます。走行時はヘッドを後部座席に分解収納できて、5分もあればベッドが作れる便利な構造となっていますよ。

(ホンダフリードに車中泊で便利な車載テーブルをDIY)

ホンダフリードに車中泊でも使える車載テーブルをアルミパイプでDIYしました。テーブルの高さを調整できて、スライドテーブルも付いています。電子レンジや重い荷物を載せられるように15kg以上の耐荷重もあります。就寝する際はテーブルの下に足を伸ばせるためとても快適に利用できます。

(4人家族で楽しむ!アルファード車中泊用2段ベッドをDIY)

家族4人で楽しめるアルファード車中泊用2段ベッドをアルミパイプを使って共同DIYしました。子供2人が上段、両親が下段で寝ることができます。走行中は3列目シートにベッドを収納して就寝するときに組立てられるように作りました。これから家族で楽しい思い出を作って欲しいですね。

(コースターに車中泊用2段ベッドを共同DIY)

トヨタ製コースターの車中に2段ベッドを共同DIYしました。大人が寝るベッドなのでベッド自体の強度と車中での固定強度が必要となります。更に通路を遮るようにベッドを設置するため、通行できるような仕組みも必要です。そこでアルミフレームを使って強度があって通行可能なベッドを作っています。

(キャンターのフラットベッドを共同DIY)

大阪在住のMさんからキャンターで車中泊できるフラットベッドを製作したいとの相談がありました。そこでアルミパイプとパーティクルボードで折りたたみ式のベッドを共同DIYしました。Mさんに車内寸法を計測してもらい私がベッドを設計します。途中、パイプが長すぎる問題が発生しましたが、パイプの加工方法をお知らせすることで解決して無事にベッドが完成です。





1. モビリオの車中泊は少し辛い

モビリオはシートを倒してもフラットにならないためそのまま寝ることはできません。

シートにクッションや布団を敷き詰めれば寝れないことはありませんが、

正直背中が痛くなって快適ではありません。

そこでアルミフレームで枠を作りその上に板を載せてベッドを造ることを考えました。

そうすれば全てのシートが同一面にすることができるからです。

アルミフレームとはアルミの角材のことでサイズも豊富でブラケットと呼ばれる連結部品で

簡単に組み立てることができる材料です。

細くて強度があるため車中DIYに適した材料なので興味がある方こちらをどうぞ。


(アルミフレームとは?)

 アルミフレームは断面サイズで分類されており、(15×15mm)から(100×100mm)まで幅広いラインナップとなっています。断面形状も正方形だけでなく、長方形もあります。そのため用途に応じて使い分けが可能で、例えばカーポートから小さな棚まで幅広いDIYに適応できます。フレームサイズと一緒にブラケットなどの部品もそのサイズ専用となるので注意が必要です。


モビリオの車中泊用ベッドに使用したアルミフレームは断面が(20×20)mm角の物です。

細いため強度的に不安に見えますが、親子で車中泊してもぐらつくことなく安定しています。

アルミフレームは金属なので同じサイズの木材などと比べてはるかに強度が高いです。

強度計算もできるので使用用途や想定荷重が分かっていれば、事前に安全性を確認できます。


(アルミフレームの強度計算)

 アルミフレームの強度は①単体強度、②BOX強度、 ③接合強度の3つを考える必要があります。全ての強度が想定荷重よりも高ければ安心して作れます。事前に強度計算することで安心してご利用できます。


こちらが完成したモビリオの車中泊用フラットベッドです。

セミダブル低反発マットを敷いて大人二人でも寝れるほどのスペースが確保できました。

小学生二人と大人一人で寝ても十分に足を伸ばして寝ることができました。

実際の詳しい作り方などはこちらの記事を参考にしてください。


(現状のフラットレベル)

 モビリオの車中は広いため車中泊できそうですが、実はシートがフラットにならずに大きい段差があります。特に1列目と2列目シートでできる段差が大きく、クッション等で埋めても完全に凹凸を無くすことはできません。そこで1~3列目のシートを完全に覆うベッドを考えました。

(3列目シートにフレーム設置)

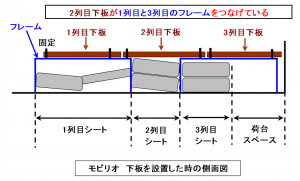

 モビリオの3列目シート部分にアルミフレームを設置します。3列目シートを2列目シートの下に収納してアルミフレームで台を作ります。2列目シートが最も高くなるのでここを基準にして、3列目のベッドの高さもそこに合わせて作りました。シートと車体の間の隙間にもアルミフレームは設置できるので便利です。

(1,2列目シートにフレーム設置)

モビリオの1列目と2列目シート部分にアルミフレームを設置します。運転席と助手席をまとめて覆って、高さを2列目シートに合わせます。特に運転席はハンドルがあり座席を倒すと隙間があまりありませんが、アルミフレームであれば十分設置できます。

(フレームの上に板を設置)

 最後の1~3列目シートに設置したアルミフレームの上に板を設置してベッドを作ります。板はフレームの面で受けることができ、固定もボルトで簡単に固定できるため非常に安定します。さらにベッド板を隣り合うフレームに渡して固定することで全てのフレームを連結できて安定感が増します。

(ベッド板の固定方法)

 ベッド板をアルミフレームに固定します。ベッド板を簡単にフレームに取付けられるようにセットスクリューを使って位置決めできるようにしました。ベッド板に穴を空けておけば、セットスクリューに差し込むだけで全ての位置が簡単にでます。最後はナットを締めればOKです。


しかし作りながらこうすれば良かったと反省する点もいくつかありました。

そこで製作して感じた良い点や悪い点、改善点などを振り返ってみましょう。


2. モビリオ車中泊用ベッドの改善点

1. ベッド組立てに手間がかかる

今回の設計は最大限に車内スペースを確保することを重点に置きました。

そのため運転席をそのままにしてベッドを使用することは出来ません。

一度、運転席と助手席を倒してフレームを設置して、下板を置く必要があります。

ベッド組立て前の様子

ベッド組立て後の様子

そのためベッドを使用する際には15分ほど手間がかかってしまいます。

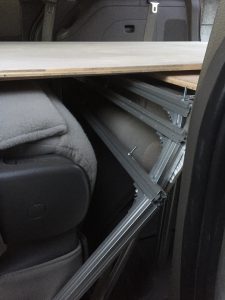

運転時は1,2列目の下板を外して後部座席に載せて、フレームは2列目と3列目シートの

隙間に収納します。

フレーム収納の様子

荷物は十分載せれますが下板が大きいため後部席に人を載せることができません。

下板を分割して3列目に全て載せれば2列目シートは使用できますが、強度が低下するため

補強を追加する必要がでます。

しかも組立て時間も増えてしまいます。

現状でベッド組立てに約15分程度ですがフレームが増えると30分ほどかかりそうです。

そこで今後は運転席と助手席はそのままでベッドにできるようにしたいと思います。

単純にベッドを2列目までに抑えます。

長手方向は短くなりますが、現状でもかなり余裕があるので私の身長であれば

2列目までで充分です。

しかもこれで車中泊に行くのは私と次男の2人なのでスペースも必要ありません。

2. 木くず

下板に構造用合板を使用しましたが、きれいに掃除しても木くずがでます。

表面がきちんと加工されて木くずが出にくい合板がいいと思います。

3. 良かった点

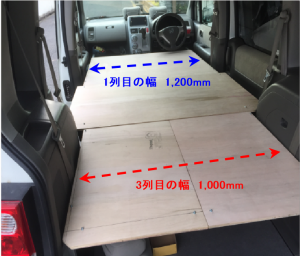

1. 広い空間、完全なフラット化

設計で最も重点を置いたポイントで十分達成できたと思います。

従来のモビリオは幅が狭くなった3列目が最もフラットで幅が広い1列目に

きつい傾きがありました。

寝るときは上半身を狭い3列目に置くので横幅が窮屈で寝づらい感じがしてました。

完全フラットになったことでこれからは幅広い1列目に上半身に置けます。



2. ベッドの安定感がある

下板をフレームに固定したため全てのフレームが一体化できました。

そのためベッドのような安定感がありフラフラすることが全くありません。

下板を含め全て部品の結合にボルトとナットを使用したことが良かったです。


4. 使用部品、費用、作業時間

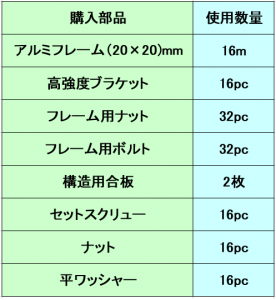

使用した部品とその数量をまとめました。

アルミフレームは16mとなっていますが正確には12m程度です。

アルミフレームの購入サイズは最大4mなのでそこから必要な長さを切り出します。

かかった費用は約15,000円です。

ただコストダウンする方法もあります。

それを使えば10,000円前後まで安くできると思います。


(アルミフレームに便利な100均集)

 アルミフレームは100均と非常に相性がよく、色んな物が利用できます。構造部品だと金具や金属プレート、ヒンジや鍵などが簡単に利用できます。またアルミフレームの溝を利用してワイヤーネットやコロなどを取り付けることも可能です。ここでは実際に私が利用する100均部品を紹介しています。

簡単で便利なアクセサリ部品

 アルミパイプには標準のアクセサリ部品があり、その中にアジャスター足があります。これはパイプの中にナットを固定し、そこに足の付いたボルトをねじ込むことで高さを調整できる部品です。これを使った縦方向の突っ張りパイプはとても便利なのでオススメです。


製作時間はしっかり時間が取れれば1~2日程度で作れます。

むしろ設計する方に時間がかかりますが、これも専用の3D CADを使えば簡単になります。

今回はこのソフトの存在を知らなかったので全て自分で寸法を計算しました。

スズキアルトの車中泊用ベッドを製作した際は3D CADを使っています。


アルミフレームの3D CAD設計)

 アルミフレームやアルミパイプには専用の3D CADが無料で提供されています。そのためこれを使えば作る前に色んな角度から見ることが可能となり、設計ミスが少なくなります。さらに部品の長さや種類、数なども自動で計算してくれるので部品手配ミスや加工ミスも低減することができます。


最後のこのように便利なアルミフレームやパイプの購入方法ですが、

実はホームセンターなどではほとんど販売されていません。

一般的にはミスミやモノタロウといったweb商社を経由して購入できますが、

個人購入はなかなか難しいかもしれません。

しかも自分で必要な部品の長さや種類、数量を調べてそれぞれ注文するので

手配するのも大変です。

しかし「LINK YOUR DESIGN」を利用すればメルカリなどを使って

手軽にアルミフレームやアルミパイプを購入することができます。

しかも既に設計されて必要部品の種類や数量がまとまった部品リストが手に入り、

注文も一括で一回で済みます。

詳しい内容はこちらをご覧ください。


(アルミフレームの購入方法)

アルミフレームやパイプの欠点は入手性の悪さです。ホームセンターでは販売されておらずほとんどネット販売のみです。一般的にはミスミやモノタロウなどのweb商社経由で購入しますが、個人では難しいです。しかしメルカリなどでも購入でき、必要部品を一括購入できる方法がここにはありますよ。


5. 最後に

モビリオの車中泊用フラットベッド製作は如何でしたでしょうか?

作り終えた感想として車内のような複雑で省スペースな場所こそフレーム向きです。

それだけの自由度と応用性がフレームには備わっていると思います。

今回はベッドを製作しましたが、ベッドだけでなく机なども作って動くオフィスを

作ることも出来そうです。

営業等で常に車を使う人にはよさそうですね。

もし興味はあるけどDIYに自信がない、アルミフレームを使ったことがなく不安な方は

「LINK YOUR DESIGN」をご利用下さい。


アルミフレームやパイプを使ったDIYを一緒にしてみませんか?

 DIYする時間や工具がない

 普段DIYをしないので自信がない

そんな方にも安心で手間がかからず欲しい物が手に入る共同DIYです。

まず設計や構想は御自分で考えて欲しいものをイメージしてください。

もし自分で加工から組み立てまでされる方は必要に応じてアドバイスを致しますし、

手間な部品手配や加工をしたくない方はこちらで実施して組み立てる状態の部品を

お送りすることもできます。

サポートやアドバイスは無料で実施しているためできる事、できない事があります。

詳しいサポート内容や進め方はこちらで説明しています。

Link Your Design

またこの材料を簡単に入手したい人向けの

サービスも実施しています。
