1. はじめに

「LINK YOUR DESIGN」から問い合わせを戴き、アルミフレームで軽トラのトノカバー を

一緒に製作した仙台市にお住いのKさんから完成したという嬉しい連絡が届きました。

Kさん、おめでとうございます!

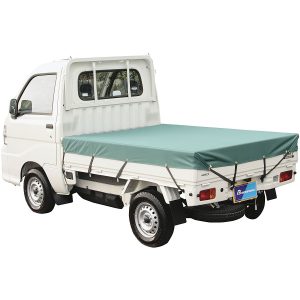

軽トラの荷台に布シートが付いているのをよく見かけますが、

トノカバー とはこの布シートの代わりに取り付くカバーの事です。

雨に濡れても劣化せずに丈夫で折り畳めるカバーをアルミフレームで作りたいと

相談がありました。

またDIYするにあたり、こちらのサイトで紹介されている物と同じようにしたいと

話がありました。

(参考サイト様) GちゃんのDIY奮闘記

このように他で見たものと同じようなものが欲しい場合も大丈夫です。

アルミフレームやパイプは高い設計の自由度があるので様々な物が作れます。

これまでもたくさんの相談をいただき、一緒にDIYしてきました。


(共同DIYサポート事例集)

アルミパイプやアルミフレームを使ってみたいという方と一緒に共同DIYを行っています。これらの材料はとても便利ですが入手性の悪さからあまり知られていません。そのため部品選定や使い方、加工、組立方法など初めての人はわかりにくいです。そこで共同DIYでは誰もが扱えるようにサポートしています。

(キャンター トノカバーを共同DIY)

アルミフレームを使ってキャンターの荷台にトノカバーを共同DIYしました。カバー材にはアルミ縞板を使い、その枠組みをアルミフレームで作ります。カバーは左右に羽のように開き、ダンパーを使って開けた状態で保持できるようにしました。こんなカッコいいカバーをDIYで作れるから驚きです。

(卒業研究用ステップを共同DIY)

kさんは卒業研究で使うステップをアルミフレームで製作したいという相談でした。アルミフレームを使うのは初めてで部品の種類や使い方、設計までアドバイスさせてもらいました。また学校の都合でミスミから購入することとなり、部品の型式なども一緒に考えました。

(カーポートと既設屋根の間に屋根を共同DIY)

カーポートと既設屋根の間に隙間があり、雨で濡れてしまいます。そこでアルミパイプを使って屋根を新たに追加することになりました。しかしカーポートと既設屋根は高さが異なるため斜めになってしまいます。このような場所でもアルミパイプであれば簡単に作ることができます。

(キャンターのフラットベッドを共同DIY)

大阪在住のMさんからキャンターで車中泊できるフラットベッドを製作したいとの相談がありました。そこでアルミパイプとパーティクルボードで折りたたみ式のベッドを共同DIYしました。Mさんに車内寸法を計測してもらい私がベッドを設計します。途中、パイプが長すぎる問題が発生しましたが、パイプの加工方法をお知らせすることで解決して無事にベッドが完成です。

(ホームシアターのスクリーンを共同DIY)

アルミパイプを使って天井から吊るすホームシアター用のスクリーンを共同DIYしました。元々イレクターパイプを使われていましたが、スクリーンの重さに耐えきれず落ちてしまいます。そこで強度が高いアルミパイプで置き換えることでたわみを大きく改善したロールスクリーンが完成しました。


ここでは「LINK YOUR DESIGN」がどのように進められているかを

Kさんの感想も含めてご紹介いたします。




2. トノカバー の共同設計

まずKさんとメールでやりとりしながら二人で一緒に設計を進めました。

私は主に構造を考えたり、部品選定やCADを使って図面の作成を行いました。

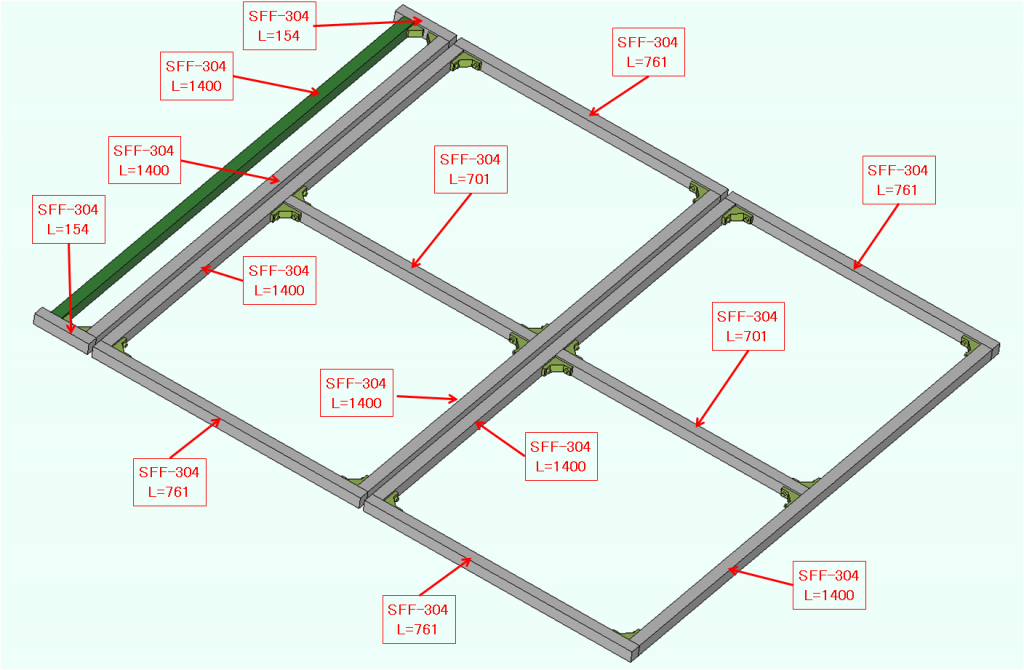

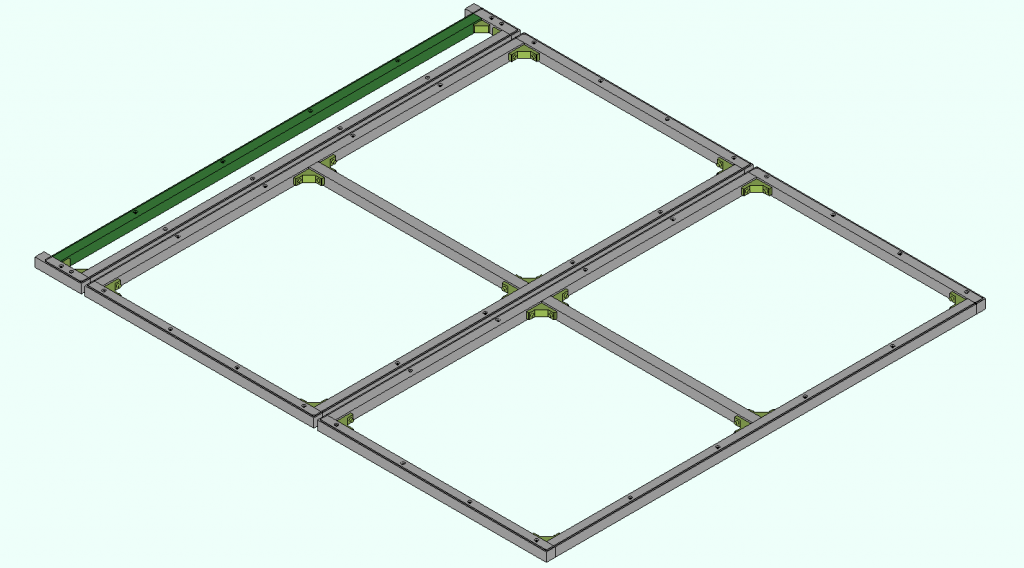

トノカバーの3D CAD図

Kさんには軽トラ荷台の寸法を測ってもらったり、ダンボールでサンプルを作って

干渉をチェックをするなどお互い二人三脚で進めました。

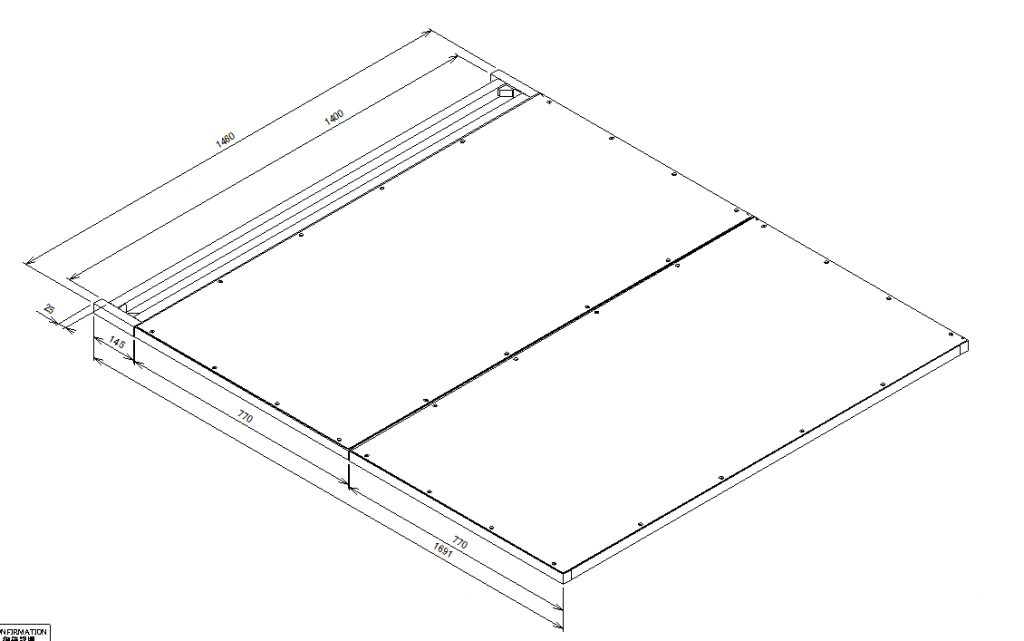

最終的に出来上がったものがこちらです。

カバーが3分割になっており、後ろの2つを折り畳むことができます。

カバー材にはアルミの複合板を用いて、その枠組みにアルミフレームを使いました。

カバー自体の取り外しが楽になるように固定方法も色々検討しました。

特に難しかったのがカバーを折り畳む際に使用するヒンジの部分で

Kさんのリクエストでラバーヒンジという部品を使う事です。

これまでこの部品を使った事がなく、使い方がイマイチよくわかりませんでした。

図面を作成しましたが、この部分はKさんの加工頼りとなりました。

実際に2人で交わした設計のやり取りはこちらでそのまま見ることができます。

これを見てもらえるとどのように進めていくかがわかるかと思います。


(Kさんと一緒に設計した様子)

お互い離れた場所に居て話も直接したことがありませんが、何度もメールでやりとりしながらKさんが望む物を設計していきます。特に難しいのが軽トラへの取付方法です。私が現物を見れない代わりにKさんが計測したり、段ボールでサンプルを作って微調整を考えてくれました。



3. トノカバーの製作

設計した図面から部品表を作成してメーカから見積もりを取りました。

その金額はミスミやモノタロウよりも安く、 kさんに納得してもらえるものでした。

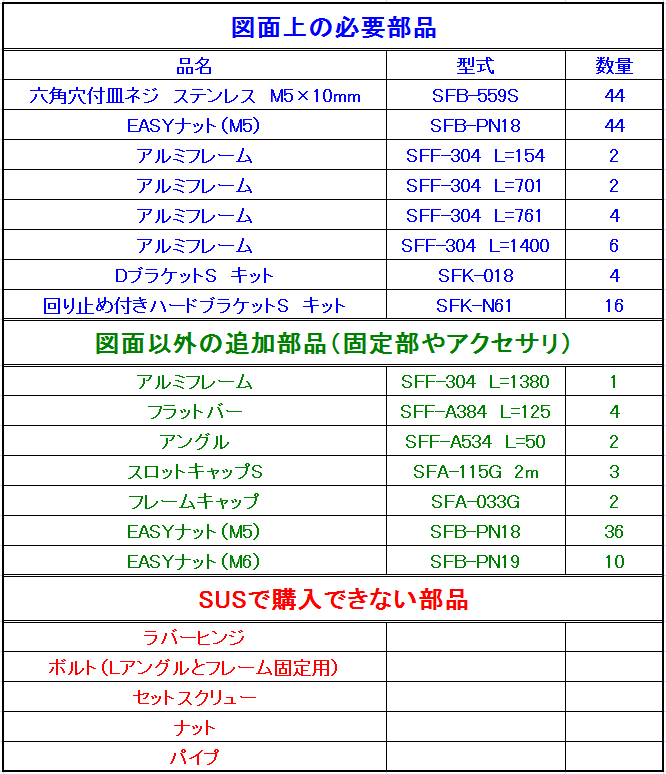

トノカバーの部品リスト

部品はメーカより直送するので運送費はメーカ負担、自宅で受け取るだけで楽チンです。

手配してから部品納品までは約2週間です。

私はその間、 kさんが製作しやすいように組立図や組み立て時の注意点をまとめました。

こちらも先程の二人のやり取りの中で詳しく説明しています。

普通のDIYでは自分で作り方を考えますが、「LINK YOUR DESIGN」では全て組立説明書が

付いてくるので初めて使う材料でも判りやすいです。

しかも解らない点や不明な事があればいつでも相談できます。

普段DIYをしない人でも安心して作れるような方法や環境を目指しています。

kさんの手元に部品が届くと製作スタートです。

kさんは普段からDIYをやられてるので手際よく製作されました。

特に心配していたラバーヒンジの取付けも難なく無事に作業されました。

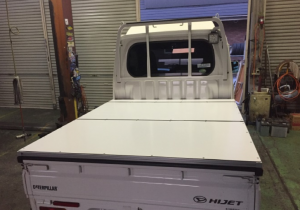

そして出来上がったトノカバー がこちらになります。

す、凄い!! 私が作るよりも綺麗に仕上がっています。

さすがは kさん!!

(製作途中の様子)

(完成したトノカバー①)

(完成したトノカバー②)

(カバーを折りたたんだ様子)


4. Kさんの感想

最後にKさんから「LINK YOUR DESIGN」を利用した理由や感想などを聞いてみました。


Q1: LINK YOUR DESIGNを利用したきっかけは?

前作のコンパネカバーからより良い物を製作するためにカバーの配置、材料の調達先を

ネットやホームセンターで探してこのサイトを知りました。

図面を引いてもらい安価だったので依頼しました。

Q2: アルミフレームを初めて使った感想は?

工場での正確な裁断とフレーム自体組み上げる寸法は決まっているので

すごく楽に作ることができました。

図面作成、発注、製作まで無駄なく進めることができました。

Q3: 御意見があれば聞かせて下さい。

アルミ複合板やラバーヒンジは初めて使うので不安でしたが、無事形になったので

良かったです、加工は少々手間がかかりましたが・・・

製作において気力が最も大事でした。

この時期は寒くて作業効率が上がらず、さらにアルミフレームは冷たかった。

また布シートに比べてアルミフレームで作ったトノカバーは費用がかかるので

それを理解したうえで作る方がいいと思います。


Kさんには私も学ぶところが多くとてもいい経験をさせていただきました。

そして何より完成品の写真を見た時にはやはり嬉しかったですね。

アルミフレームやアルミパイプはとても便利で優れた特徴を持った材料です。

例えば、

  ・水にぬれても錆びない

  ・土に埋めても海水に付けても腐食しない

  ・鉄などに比べて軽い

  ・木材に比べて強度が強く、強度計算もできる

などが挙げられます。

これに高い設計の自由度や豊富なアクセサリパーツがあることで色んな物が

作れるようになっています。

確かにホームセンターで販売されている大量生産品に比べると高いかもしれません。

しかし他では絶対に手に入らない唯一無二のあなただけの物がきっと手に入ります。

他に進めている依頼なども一段落したらどんどん紹介していきますね。



アルミフレームやパイプを使ったDIYを一緒にしてみませんか?

 DIYする時間や工具がない

 普段DIYをしないので自信がない

そんな方にも安心で手間がかからず欲しい物が手に入る共同DIYです。

まず設計や構想は御自分で考えて欲しいものをイメージしてください。

もし自分で加工から組み立てまでされる方は必要に応じてアドバイスを致しますし、

手間な部品手配や加工をしたくない方はこちらで実施して組み立てる状態の部品を

お送りすることもできます。

初めて使う材料で不安な方も安心して製作DIYすることができますよ。

気に入った市販品が見つからない場合は試してみては如何でしょうか?

詳しいサポート内容や進め方はこちらで説明しています。
