1. はじめに

ここではアルミフレームやアルミパイプを

使ったDIYを紹介していますが、

LINK YOUR DESIGNという共同DIYも

行なっています。

これはアルミフレームやパイプを使ったDIY

オンラインで協力しながら一緒に行う活動です。

アルミフレームやパイプはとても便利な材料で

木材にはない優れた特性がありますが、

普段身近にないため使い方がわからない

という欠点があります。

そこでアルミフレームやパイプの使い方や選定、

設計などをアドバイスしながら初めての人でも

安心してDIYできるようにするものです。

これまでの共同DIY事例はこちらで見れます。


(共同DIYサポート事例集)

アルミパイプやアルミフレームを使ってみたいという方と一緒に共同DIYを行っています。これらの材料はとても便利ですが入手性の悪さからあまり知られていません。そのため部品選定や使い方、加工、組立方法など初めての人はわかりにくいです。そこで共同DIYでは誰もが扱えるようにサポートしています。


今回の相談者は千葉県にお住いのKさんです。

スタッドレスタイヤを保管するタイヤラック

DIYしたいという内容です。

屋外で保管されるため耐久性のあるアルミで

作りたいということでした。

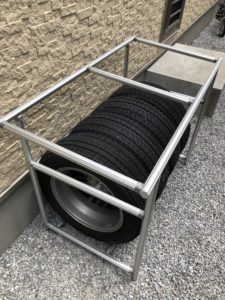

こちらが完成したタイヤラックです。

木材は一切使わずアルミと波板だけです。

よく縦積みにされていることがありますが、

こちらの収納は見た目がとてもキレイです。

屋根付きでタイヤが濡れずに保管できます。

自ら設計されているのでサイズがピッタリで

隙間なくタイヤ4個を保管できます。

今回はこちらのタイヤラックをDIYします。




2.  Kさんからの相談内容

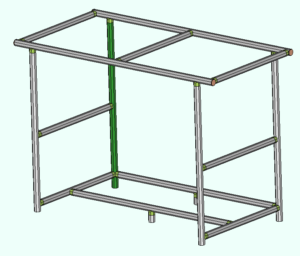

こちらがKさんからいただいた相談内容です。

実はご自身で既にCAD設計をされていました。

このようにCAD設計されて相談されることは

稀でほとんどありません。

Kさんが独学でとても頑張られたと感じました。


昨年、一度自転車小屋を作成しようとして、
ご相談差し上げたことがあったのですが、
私の方が仕事が慌ただしくなり、
途中でご連絡を途絶えてしまっておりました。
今回、タイヤのラックをアルミフレームで
自作してみたく、改めてご相談させてください。

このCADは誰でも自由に使うことができます。

動画を使って導入から使い方まで順を追って

説明しているのでよかったらご覧ください。

それほど難しくないので頑張って使っていれば

すぐに慣れると思います。


アルミフレームの3D CAD設計)

 アルミフレームやアルミパイプには専用の3D CADが無料で提供されています。そのためこれを使えば作る前に色んな角度から見ることが可能となり、設計ミスが少なくなります。さらに部品の長さや種類、数なども自動で計算してくれるので部品手配ミスや加工ミスも低減することができます。


Kさんの設計は完璧で修正する事はありません。

今回は共同DIYと言いながらも確認程度しか

お手伝いできていませんね(苦笑)。

3.  タイヤラックの設計

タイヤラック材料にアルミパイプを使用します。

アルミは濡れても錆びず軽くて強度もあります。

しかも組立作業がとても簡単なので

初めての人もすぐに使えます。


(アルミパイプの特徴)

 家庭DIYで利用する金属パイプにイレクターパイプがあります。アルミパイプも同様な用途で利用できますが、イレクターパイプよりも優れた特徴がいくつもあります。ここではイレクターパイプとの比較やアルミパイプの種類について、詳しく紹介しています。


パイプ連結はコネクタという部品で行います。

コネクタにはたくさんの種類があり、

連結方法に合わせて選ぶ必要があります。


(アルミパイプのコネクタ)

 アルミパイプどうしを連結する部品がコネクタです。コネクタにはたくさんの種類があり、連結方向も直角、水平、クロスなど様々な用途に利用できるようになっています。またパイプに沿って動いたり、パイプを軸に回転したりという可動できるコネクタもあります。これを利用すればDIYの幅が広がりますよ。


通常は相談者さんからスケッチや写真を

いただいて私がCADで設計しますが、

今回は既にKさんが設計されていました。

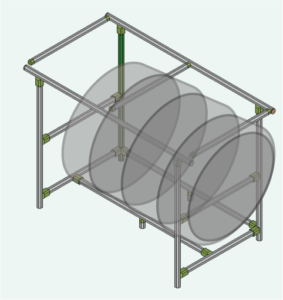

こちらがKさんから頂いた設計図です。

パイプは直径28mmのものを使用します。

初めてCADを使われてここまで仕上がった

設計をされるなんてとても凄いです。

部品の選定や使い方もバッチリです。

設計が終われば部品を手配して制作します。

4. タイヤラックの製作

CADで設計した図面から部品リストを作って

メーカに手配します。

波板などはメーカで取り扱っていないため、

Kさんにホームセンターで購入してもらいます。

アルミパイプは既に加工された状態で届くので

あとはそれらを組み立てれば完成です。

組立作業は六角レンチでボルト締めだけの

簡単作業ですぐに終わります。


(アルミパイプの組立て方法)

 アルミフレームやアルミパイプの組立ては六角ボルトを締めこむだけの簡単作業です。六角レンチ1本あれば全てを組み立てることができます。ウチの小学2年生の子供でもこの通り。誰が作っても同じように組みあがるので技術が要らず、初めての方やDIYしない人も安心して利用できます。


波板とパイプの固定はスクリューネジなどで

固定する事ができます。

アルミは鉄と違って加工性が良いので

ビス固定も簡単に行えます。

穴あけだけでなくタップ加工も簡単です。

実際の作業はこちらから見ることができます。

こちらが完成したタイヤラックです。

ラック重量は約4kgと非常に軽いながらも、

タイヤ4本を保管する事ができます。

屋根を付けるとこのような感じになります。

サイズ感もバッチリで無駄がないラックです。

またリングを通してカーテンを付けたり、

キャスターを付けて移動させることもできます。

キャスターなどの部品はアクセサリ部品に

用意されています。


簡単で便利なアクセサリ部品

 アルミパイプには標準のアクセサリ部品があり、その中にアジャスター足があります。これはパイプの中にナットを固定し、そこに足の付いたボルトをねじ込むことで高さを調整できる部品です。これを使った縦方向の突っ張りパイプはとても便利なのでオススメです。


組立作業は30分もあれば終わる内容です。

カラーボックスのような感覚で作れます。

しっかり設計さえしておければ、

作るのはとても簡単です。

また製作費用はKさんが用意された部材もあり、

正確にはわかりませんが、

アルミパイプ部品だけだと1万円程です。

5. さいごに

アルミパイプで作るタイヤラックDIYは

如何だったでしょうか?

アルミは錆びず耐久性に優れる材料なので

屋外DIYにはピッタリです。

事前にCAD設計することで加工された材料を

入手できてミスも減らすことができます。

組立作業はボルトを締めるだけなので簡単で、

もし仮に間違っても何度も繰り返し

やり直すことができます。

このDIYは上級者向けのように見えますが

実は木材よりも簡単で初心者向けのDIYです。

もし興味がありましたら、

是非チャレンジしてみて下さい。

自分が欲しいものが作れると思いますよ。

この記事が皆さんの参考になれば幸いです。
