そこで今回はサポートサイト「LINK YOUR DESIGN」から相談いただき、

初めてアルミパイプを使って車中にフラットベッドを作られた例を紹介します。

大阪府在住のMさんから相談でトラックのキャンターに快適に仮眠できるフラットベッドを

作りたいとの内容でした。

遠く離れた場所でも携帯のメールだけのやり取りで作りたい物のイメージを

共有して設計していきます。

実際に作る時には組立図や組立方法までしっかりサポートしていますので、

初めて触る方でも安心です。

どのような物が出来上がったのかご覧下さい。




1. はじめに

Mさんから以下の内容のお問合せメールをいただきました。


(お問い合わせメール内容)

車中泊の記事を見ました。写真のようなフラットベッドを作りたいが構想やフレームの寸法に

自信がありません。よろしくお願いします。


アルミフレームやパイプのサポートでは車関係が意外に多いですね。

車中は狭いのでコンパクトに作る必要があり、かつ複雑な形状になることが多いため

アルミフレームは適した材料です。

早速、Mさんに返信してキャンターのフラットベッドの共同DIYがスタートです。

2. ベッドの共同設計

私はトラックを持っていないのでキャンターがどんなものかわかりません。

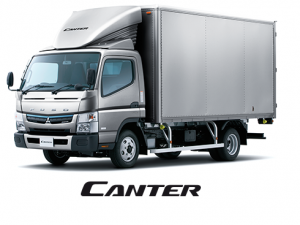

ネットで調べるとキャンターとはこんなものです。

乗ったことがないので車内の様子が全くわかりません。

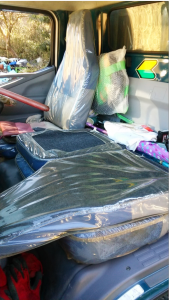

そこでまずは写真を数枚いただき、車内の様子を教えてもらいました。

その後、どのような形状のベッドにしたいのかを説明してもらいました。

実は共同DIYにおいてこの部分が最も重要で難しいところです。

近くにいれば会って説明を受ければ簡単ですが文書や写真だけてば中々伝わりません。

そのため何度もやり取りを交わしてここはしっかりお話しします。

そしてある程度イメージができたらスケッチを描いてMさんに確かめてもらいました。

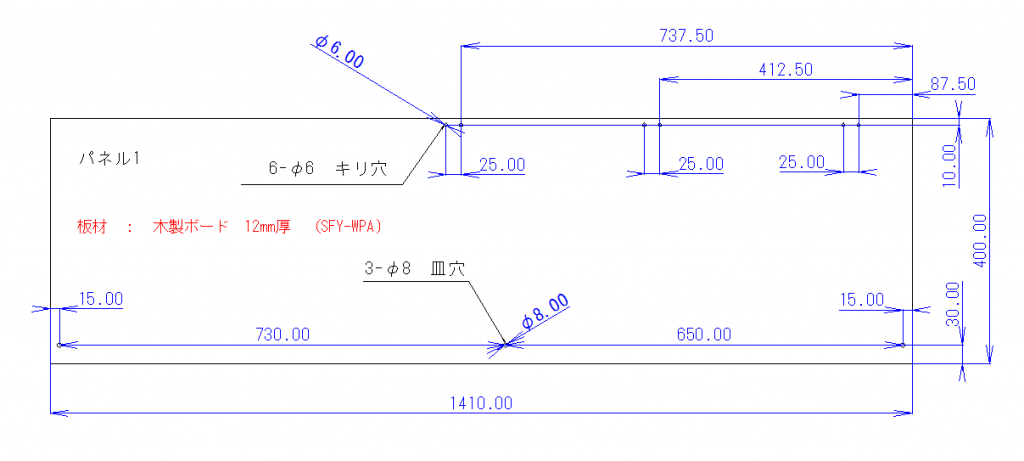

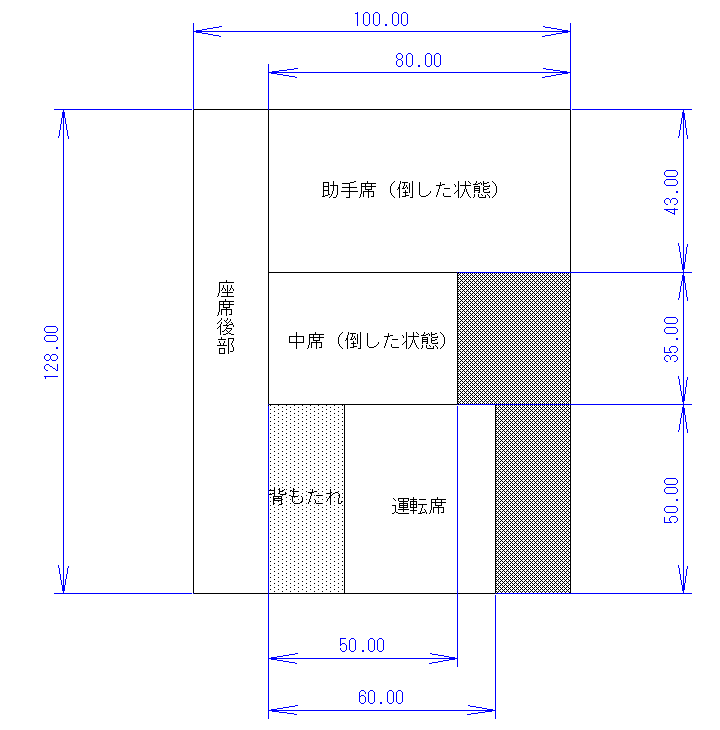

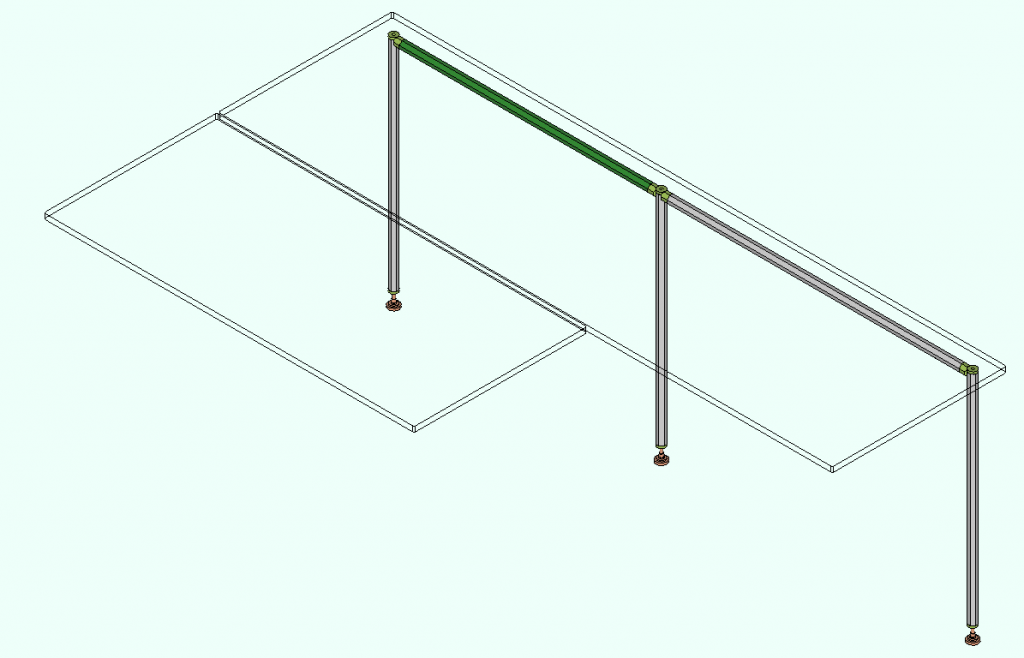

そして車内の寸法を計測してもらい3D CADを使ってベッドの図面を作成します。

アルミフレームやアルミパイプのメリットはこの3D CADを使って事前に構造や形、寸法を

確認できることにあります。

今回は倒した座席の上にベッドを載せることができるのでコストを重視したアルミパイプで

設計しました。

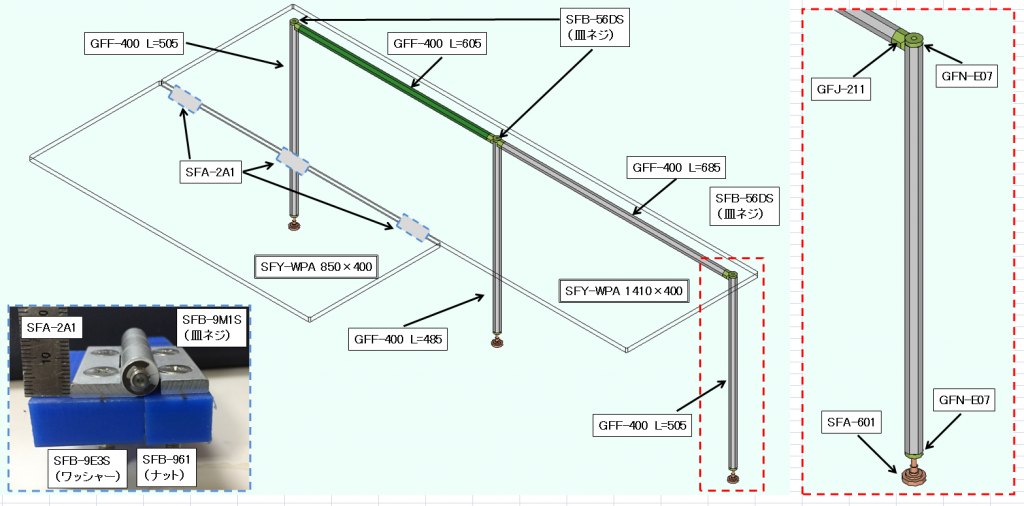

これらのスケッチや図を見ながら形状や寸法の修正を行い、最終的なベッドを設計します。

Mさんのリクエストは2枚の板をヒンジで繋ぎ、それをアルミパイプで支える構造です。

この構造であればベッドを使用しない時はパイプと板を外して座席の後ろに

折り畳んで収納できます。

車中泊用ベッドで大切な事は寝心地はもちろん、使用しない時の収納も忘れてはいけません。


3. 部品の見積もり、手配

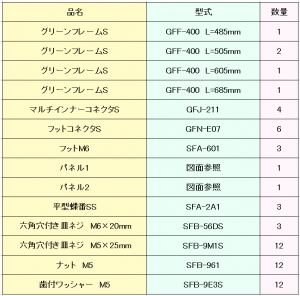

設計が終われば部品リストを作成してメーカから見積もりを取ります。

私の見積もりのポイントは、

  ①できるだけ安くすること

  ②ネジ一本まで可能な限り全ての部品を集めること

です。

例えば見積もりをする段階でメーカから購入するよりも100均で買った方が

安く仕上がることも多々あります。

今回のケースでヒンジをメーカから買うよりも100均で買った方がトータルで

1,000円程安くなります。

このように見積もりは単にメーカ任せではなく、より安くできる方法を考えて

提案するようにしています。

またベッド板もホームセンターから購入して自分で加工する方が安くなります。

もしそちらを希望されれば図面をお渡ししてそれを見ながら加工してもらうこともできます。

せっかくのDIYなのでなるべく費用をかけずに作りたいですよね。

Mさんは全てメーカの物を希望されたのでここではメーカ部品で見積もりしました。

メーカ部品のメリットは大きな板や長いフレームも御自宅まで運んでくれることです。

車がなかったり、一人では運べない物、近くに購入先がないときには非常に便利です。

ここではサイズや長さの異なるネジについても全て部品リストに含めてお見積もりし、

Mさんは組み立てるだけの状態にするようにしています。

ただし中にはこちらで購入できなかったり、輸送費用を考えると割高になる場合は

入手方法をお伝えしてお願いすることもあります。

お伝えした金額にMさんも納得してもらい、部品の手配を行いました。

もしこの時点で想定されている金額に合わなければ、手配せずにやめてもらっても

全然問題ありませんし、それで費用を要求することもありません。

ご自分が使う物なのでしっかり検討されて納得のいくうえで判断してください。

4. フラットベッドの製作

こちらで入金が確認できればすぐに手配を行います。

決済は直接お振込みいただいても結構ですし、ECサイト経由でもOKです。

ECサイトではクレジット、後払い、コンビニ、キャリア決済等がご利用できます。

Mさんは直接口座にお振込みいただきました。

お住いの場所にもよりますが、手配してから約2週間程でお手元に部品が届きます。

この間に私の方で組立図や製作方法を作成して初めて扱う人でも分かりやすく

簡単に作業できるように準備します。

初めて扱うケースが多いのでなるべく写真や図面を使って部品の使用箇所や取付手順を

詳しく説明します。

Mさんは初めてアルミパイプを手にされましたが、難なく組み立てられました。

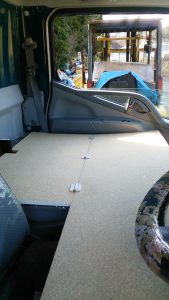

こちらがその組立てた後のベッドです。

ベッドを使わない時はパイプスタンドを外して運転席後部に収納できるようになっています。

しかしベッドにした時、フロント側が高く傾斜がついてしまいました。

パイプスタンドが予定した場所からずれたため、高さが合わなくなってしまったためです。

車内は傾斜があったり、突起がある部分も多くズレてしまうとキチンと収まらないことも

よくあります。


5. パイプスタンドの修正

当然、このままでは完成とは言えません。

このベッドをフラットにするためにはパイプを切断して高さを調整しなければいけません。

直ぐに修正できますが、初めてアルミパイプを扱うMさんはやはり戸惑われます。

そこで部品の取り外し方法や修正方法をまとめて説明しました。

特にポイントとなるアルミパイプの切断は切断工具や切断方法を詳しくお伝えしました。

「LINK YOUR DESIGN」の目的はアルミパイプを販売する事ではなく、

一緒に満足できる物をDIYする事にあります。

そのため希望の物ができるまではできる限りのお手伝いをしています。

せっかく色々考えてお金を出して作る物なので妥協や諦めはしたくありません。

Mさんに極力追加費用のかからない方法を考えて私の方で一度試して確認しお伝えしました。

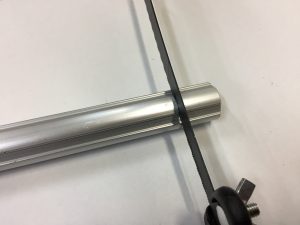

今回は100均で金切りノコギリを買ってもらえばパイプを切断できる方法です。

これなら追加費用はたった100円で済みます。

6. キャンターフラットベッドの完成

Mさんにアルミパイプの切断方法を伝えたところ、ご自身で切断されて

無事キャンターのフラットベッドが完成しました。

修正後のキャンターフラットベッドがこちらです。

3cmほど切断する事でだいぶフラットになりました。

これだったら快適に休めそうですね。

このように自分に合った物を自由に作れるのがDIYの良いところです。

Mさんに満足してもらえれば、私の役目もこれで終わりです。

こちらにMさんと一緒に考えてやり取りした様子が見れます。

私からの一方向の返答となっていて内容で分かりにくいかもしれませんが、

そこはご了承下さい。


(大阪府 Mさんとのやり取り)

キャンターにフラットベッドを作る過程を紹介しています。実物を直接見る事ができないので写真や絵を使ってお互いのイメージを合わせて、3D CADを使った設計を行います。組立図や組立て方法も解りやすく説明し、追加工の方法や必要な工具の紹介等、満足いくものができるまでサポートしています。


共同DIYをしていると実際の物を見る事も触る事もないので、

いつも依頼者の方が満足いくものができたのか不安になります。

しかしアルミフレームやアルミパイプは本当に便利な材料で色んな物が作れますので、

まずはどんな事でも相談していただければと思います。

「LINK YOUR DESIGN」はDIYに不安がある人、既存の材料ではできない事を

一緒に考えて一緒に作り上げる事を目的としています。

皆さんが欲しいものを作り上げて手に入れられるようにこれからも活動していきます。


7. さいごに

最後にMさんから共同DIYについて、感想をいただきましたので紹介します。


最初は測ったこともないですし、本当にうまくいくのかな?かなり不安でした、

失敗すると自分の失敗ですので、もし失敗して車内におさまらないときもあるかもと、

損しても仕方ないと思いながらやりました、

しかし教えてもらいながらすすめていく中でもMTの部分と背もたれ後ろの凸の部分が

説明が難しく自分でなんとか調整しないとやばいなぁと色々調べてジグソー買いました。

使ったことなかったですが意外に簡単でした。

ベットの高さが合わない時も色々教えてもらい良かったです。

これからはじめての人も不安あると思いますがフレームDIYラボさんのベット安いですし

ジグソー買ったりドリル買っても道具はなんにでも使えて便利ですし、

何台か作るかたは持ってると良いかもと思います。

親切で丁寧に教えてもらえるので安心です。次の車の時よろしくお願いします
