前回はテラス屋根のポリカ波板を支える垂木となるアルミパイプまで取付けました。

ここからは屋根を取り付けて、物干し竿を設置します。




1. 垂木パイプの穴あけ加工

まずは垂木パイプに穴を空けて屋根となるポリカ波板を固定します。

この垂木パイプは敷地が斜めになっているために1本1本長さが異なっており、

現物合わせでカットしました。

今度は逆に1本1本外して穴を空けて元に戻す作業です。

アルミパイプにポンチで凹みを付けてそこにφ2.5mmのドリルで穴を空けます。

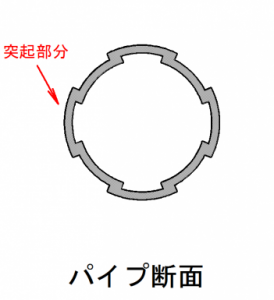

アルミパイプの断面は完全な円状でなく表面に突起形状があるのが特徴です。

この突起部分は多少Rが緩やかになっているので穴あけ作業がしやすくなっています。

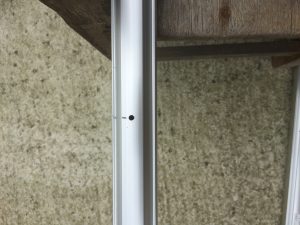

実際に空けた穴はこのような感じになりました。

これが完全な円状だとポンチで凹みを付けてもドリル刃がずれやすくミスしやすいです。

こちらの動画では実際にアルミパイプに穴あけ加工している様子を見ることができるので

よかったら参考にされて下さい。

全ての垂木パイプに穴あけ加工を実施し、穴のピッチは350mmとしました。

垂木パイプの端部分の穴だけは50mmほどの位置に空けて、この上に取付ける波板が

めくれないようにします。

全ての穴あけ加工が終わると垂木パイプを再びテラス屋根の方に戻して取り付けます。

またここではタッピングビスを使ってアルミパイプとポリカ波板を固定していますが、

スクリュービスを使えば下穴なしに直接打ち込むことができて強度もあります。

2. ポリカ波板の取付け

これが終わるといよいよ屋根となる波板を載せます。

波板はたくさん種類があり樹脂だとポリカと塩ビが一般的です。

当然、塩ビが安いですが、耐候性が落ちるのでここはポリカを使用します。

ホームセンターで幅660mm、長さ8尺の物を6枚購入しました。

そしてこれを垂木パイプの上に載せます。

波板の山がちょうどアルミパイプに入るため作業がしやすいです。

ポリカ波板の色は家の壁と同じくブラウンです。

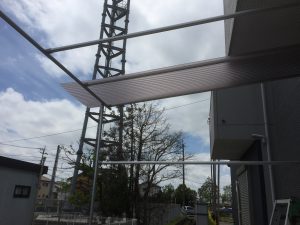

まだ1枚しか載せていませんが、すでに雰囲気が出てきましたね。

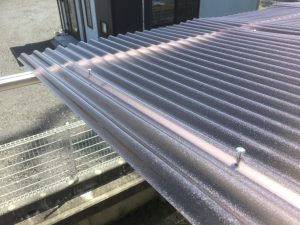

隣り合う波板は重ねて固定する必要があります。

この固定が実はとても大変!! ; ̄ロ ̄)

固定自体はタッピングビスをドライバで締めるだけなのですが、場所が場所です。

脚立の一番上に立ち、高さは3mの場所で手を伸ばして約600mm向こうにある波板を

2枚重ねてビスを締めなければいけません。

まずは1枚目の波板の手前側にビスを半分ほど締めて噛みこんだところで一旦外して、

次の2枚目の波板を1枚目の下に入れて、上から締めこむように作業します。

しかもこの日は風が強くて、まあ、大変、大変・・・

波板を骨組みの上に載せた時に強風が吹いて、一瞬で隣の家の庭まで飛んでいきました(汗)

そのとき人が居なかったからよかったものの、ヒヤリとした瞬間です。

そんな思いをしながら注意して少しずつ波板を貼って行きます。

これでようやく半分です。。。

何回脚立の昇り降りを繰り返したことか。

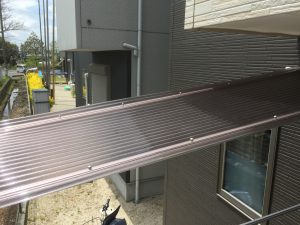

そしてようやく全ての波板を取り付けました。

しかしだいぶ形になりましたね~

誰が見てもこれはもうテラス屋根ですよ(笑)

波板のはみ出し部(右側)見ると手前側が長くて奥へ行くと短くなっています。

波板は家の壁に接して設置したのでこれは家とフェンスのずれ分です。

結構、あるでしょう!?

このために垂木パイプの長さが全て違っています。

波板はカットして揃えるとキレイなんでしょうが誰も見ませんよね?

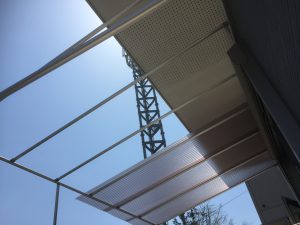

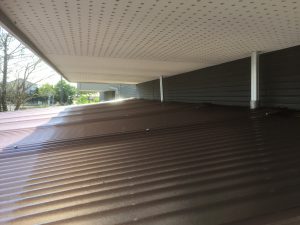

こちらは2F ベランダの下の部分。

これなら雨の侵入もないでしょう。


3. 垂木パイプの補強

このテラス屋根の家側の柱間隔(梁)は4mあるため、そのままではたわんでしまいます。

そこで補強を入れてることにしました。

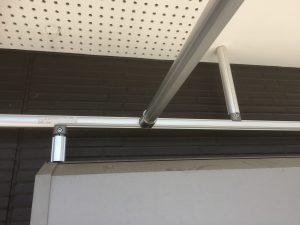

柱間をつなぐ梁パイプは1F窓枠の上と2Fベランダの下の間に位置しています。

そこで短いパイプを使って突っ張って1F窓枠と2Fベランダ天井で押さえてみました。

すると固定が強くなり、より安定的です。

手で揺らしても前よりずっと揺れません。

2Fベランダ天井が石膏ボードのため強度的に強くは押し付けられませんが、

それでも効果が十分ありました。

4. 物干し竿の取付

最後の工程は物干し竿となるアルミパイプの取付けです。

家側の柱とフェンス側の柱の間をつないだパイプの上に干し竿となるパイプを載せます。

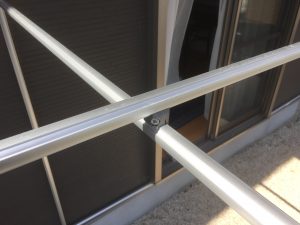

このようにパイプの上に別のパイプを直角に固定する場合、クロスコネクタが便利です。

写真のようにパイプどうしを直角にクロスさせてその間を連結することができます。

こちらも六角レンチで詰め付けるだけでOK。

ボルトを締める事でクロスコネクタが上下のパイプを挟み込んでしっかり固定します。

しかしこのまま洗濯物を干すとその重量で物干しパイプを載せているパイプが下にずれる

可能性があります。

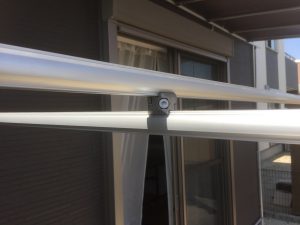

そこでこのパイプには火打ち梁のような補強用コネクタを入れます。

この補強をパイプの両端に設置することで私がぶら下がってもずり落ちないほどの強度を

得ることができます。


5. 完成

物干し竿を設置したらテラス屋根の完成です。

設置前と比べて見てみましょう。

以前は殺風景で雨ざらしであった自転車もこの通りです。

テラス屋根 設置前

テラス屋根 設置後

特に意図したわけではありませんが、いずれの写真にもチビ助が写っています(笑)

早速、洗濯物を干してみました。

物干し竿の長さが4mもあるので布団やシーツも干すことができます。

便利なだけでなく、これがあるだけで雰囲気もずいぶん変わりますね。

これでテラス屋根の製作は終わりになりますが、如何だったでしょうか?

この程度の物であれば意外と自分で作れますね。

特別な工具も必要としませんので設置を考えている方は一考の余地がありますよ。

さて次はテラス屋根の最後のまとめ記事です。

使用した部品やかかった費用、製作時間、失敗点や改善点などをまとめてみます。
