1. はじめに

玄関雨よけ屋根 をアルミフレームで

後付けDIYした内容を紹介します。

ここではアルミフレームやアルミパイプを

使ったDIYを紹介していますが、

LINK YOUR DESIGNという

オンライン共同DIYも行なっています。

これはアルミフレームやパイプのDIY

一緒に協力しながら行う活動です。

アルミフレームやパイプはとても便利な材料で

木材にはない優れた特性がありますが、

普段身近にないため使い方がわからない

という欠点があります。

そこでアルミフレームやパイプの使い方や選定、

設計などをアドバイスしながら初めての人でも

安心してDIYできるようにするものです。

これまでの共同DIY事例はこちらで見れます。


(共同DIYサポート事例集)

アルミパイプやアルミフレームを使ってみたいという方と一緒に共同DIYを行っています。これらの材料はとても便利ですが入手性の悪さからあまり知られていません。そのため部品選定や使い方、加工、組立方法など初めての人はわかりにくいです。そこで共同DIYでは誰もが扱えるようにサポートしています。


今回の相談は東京都に住むWさんです。

玄関に自転車を止められる雨よけ屋根

DIYしたいと言うことです。

屋根DIYはよくいただく相談の1つです。

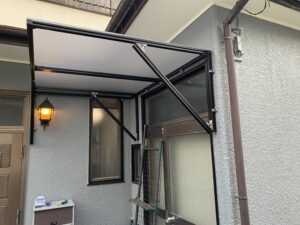

こちらが一緒に作った玄関屋根になります。

幅1.8m、奥行き1.3mのサイズの屋根です。

アルミフレームとポリカ板を使って

スッキリした見た目の玄関屋根です。

今回はこちらのDIYを紹介していきます。




2. (相談)玄関に雨よけ屋根をつけたい

Wさんとはこれまで数回共同DIYをしました。

今回は引っ越された家に玄関屋根をつけます。

以前、DIYした玄関通路屋根と同じ構造の

玄関屋根を希望されています。


(もはやメーカ品!?ポリカ板とアルミで屋根DIY)

アルミフレームとポリカ板を使って幅4mの屋根をDIYしました。乳白色ポリカ板とフレームがとてもよくマッチして見た目はもはやメーカ品!奥行きが1mもありますが、柱や基礎は使わずに壁に直接固定しています。玄関屋根の拡張や勝手口の屋根など幅広く応用できるDIYです。

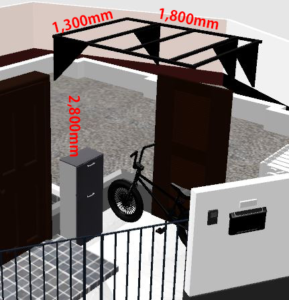

こちらがWさんからいただいたスケッチです。

このようにCAD図をいただくことは稀で

ほとんどは手書きのスケッチから始ります。

玄関に自転車を置くので濡れないような

屋根にします。

また柱を設置すると邪魔になるため

壁固定だけで作れる構造にします。

この構造では強度的に不安に感じるかも

しれませんが、

積雪の様子がこちらで見れます。

豪雪地域などでは難しいかもしれませんが、

積雪が少ない地域では大丈夫です。

この図をもとに玄関屋根をDIYします。

3. 玄関雨よけ屋根 の製作

3.1 玄関雨よけ屋根 の材料

今回使用する材料はアルミフレームです。

アルミフレームは企業や工場などでは

一般的によく使われる材料ですが、

家庭DIYで見ることはあまりありません。

アルミは錆びずに強度もあるため

大変使い勝手の良い材料です。


(アルミフレームの種類)

 アルミフレームは断面サイズで分類されており、(15×15mm)から(100×100mm)まで幅広いラインナップとなっています。断面形状も正方形だけでなく、長方形もあります。そのため用途に応じて使い分けが可能で、例えばカーポートから小さな棚まで幅広いDIYに適応できます。フレームサイズと一緒にブラケットなどの部品もそのサイズ専用となるので注意が必要です。


今回は黒塗装アルミフレーム30mmサイズ

使用します。

アルミフレームは金属色の他に黒塗装があり

デザインや雰囲気に合わせて選べます。

ポリカ板は表面マット加工のものを使います。

アルミフレームはポリカ板との相性がよく、

見た目がとても良くなります。

アルミフレームどうしを連結する部品を

ブラケットといいますが、一部の部品では

黒塗装がない場合もあります。

その際は自分で簡単に塗装する事ができます。

アルミフレームで枠組みを作り、その上に

ポリカ板を固定する構造を考えました。

材料が決まれば具体的に設計します。

3.2 玄関雨よけ屋根 の設計

アルミフレームの設計は専用のCADソフト

行うことができます。

ソフトはメーカから無料で提供されており、

誰でも自由に利用することができます。

インストール方法や簡単な使い方は

こちらの記事で紹介しています。


アルミフレームの3D CAD設計)

 アルミフレームやアルミパイプには専用の3D CADが無料で提供されています。そのためこれを使えば作る前に色んな角度から見ることが可能となり、設計ミスが少なくなります。さらに部品の長さや種類、数なども自動で計算してくれるので部品手配ミスや加工ミスも低減することができます。

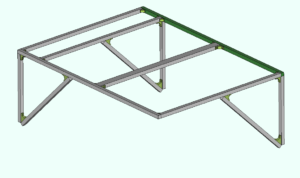

こちらがWさんと一緒に設計した図面です。

横幅1.8m、奥行き1.3mとなります。

柱は設けずに壁に全て固定します。

ただそのまま屋根だけでは弱いので

45°ブラケットを使って下から斜めに

補強する事で屋根を支える構造です。

ポリカ板はアルミフレームの上に

ボルトとナットで固定します。

アルミフレームを使うと取付作業が

とても簡単になります。

ポリカ板の最大輸送サイズは1×2mなので

そのサイズに合うように分割します。

ただこの屋根には傾斜ありません。

アルミフレームは角度を付けた組立に

適しておらず陸屋根構造にしました。

これでCAD設計が終了です。

3.3 玄関雨よけ屋根 の組立

CAD設計が終われば部品をそろえます。

部品はメーカーから自宅に直接配送されます。

アルミフレームは事前に指定長さに切断され、

あとは組み立てるだけで完成できます。

自分で加工する必要は無いので大変楽です。

アルミフレームの組立作業は基本的に

六角レンチでボルトを締めこむだけです。

技術や経験はあまり必要ありません。

この作業の容易さが初めての人でも作れて

共同DIYを可能としています。


(アルミフレームの組立方法)

 アルミフレームやアルミパイプの組立ては六角ボルトを締めこむだけの簡単作業です。六角レンチ1本あれば全てを組み立てることができます。ウチの小学2年生の子供でもこの通り。誰が作っても同じように組みあがるので技術が要らず、初めての方やDIYしない人も安心して利用できます。

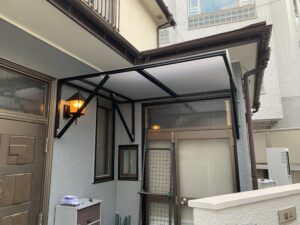

そしてついに完成です。

Wさんと一緒に作った玄関屋根です。

Wさんはオシャレなので雰囲気が良いですね。

黒塗装フレームは少しコストアップしますが、

仕上がりの雰囲気はとても良くなります。

屋根はブラケットとタッピングビスで

壁に直接取り付けています。

(別現場の写真です)

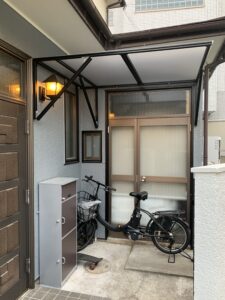

柱がないので玄関がスッキリしています。

屋根自体を壁に固定してさらに斜め下から

3箇所フレームで支えるため強度もあります。

このようなチョットした屋根があるだけでも

雨の日に玄関先で濡れなくなるので

快適に過ごせると思います。

最後にかかった費用は約4.5万円です。

既製品にはないサイズの屋根なので

業者に依頼すると本来なら高価になりますが

DIYすれば安価な価格で作ることができます。

4. さいごに

アルミフレームで玄関屋根の後付けDIYは

如何だったでしょうか?

チョットした屋根ですが、

これでも雨の日を少し快適にしてくれます。

少なくとも玄関を出た瞬間に濡れる事は

避けられます。

子供の自転車も雨よけに置くこともできます。

この方法では壁に屋根を直接固定するので

新築の場合は一部補償が適応外になることが

あるので事前にチェックされて下さい。

玄関は特殊な場所で規格化された市販の屋根は

ピッタリ合うものがあまりありません。

しかしアルミフレームとポリカ板を使って

DIYすれば自宅の玄関にピッタリな屋根を

後からでも取り付ける事ができます。

もし興味がありましたら

是非チャレンジしてみて下さい。

アルミフレームは見慣れない材料なので

わからなかったり行き詰ることもあります。

しかし一緒に協力してDIYすることで

問題を解決して進むことができます。

チャレンジすることでDIYの可能性を

広げることができます。
