1. はじめに

物置小屋 にアルミパイプ(G-fun)を使って

屋根をDIYしました。

ここではアルミフレームやパイプ(G-fun)を

使ったDIYを紹介していますが、

LINK YOUR DESIGNという

オンライン共同DIYも行なっています。

これはアルミフレームやパイプのDIY

一緒に協力しながら行う活動です。

アルミフレームやパイプはとても便利な材料で

木材にはない優れた特性がありますが、

普段身近にないため使い方がわからない

という欠点があります。

そこでアルミフレームやパイプの使い方や選定、

設計などをアドバイスしながら初めての人でも

安心してDIYできるようにするものです。

これまでの共同DIY事例はこちらで見れます。


(共同DIYサポート事例集)

アルミパイプやアルミフレームを使ってみたいという方と一緒に共同DIYを行っています。これらの材料はとても便利ですが入手性の悪さからあまり知られていません。そのため部品選定や使い方、加工、組立方法など初めての人はわかりにくいです。そこで共同DIYでは誰もが扱えるようにサポートしています。


今回の相談者は群馬県のHさんです。

市販の物置の前に屋根を作って自転車を

置けるようにします。

物置は大変便利ですが雨が降った時に

出し入れがしにくい問題点があります。

そこで物置の前にアルミパイプ(G-fun)と

波板を使って屋根をつくりました。

地面には芝を敷かれており素敵ですね。

ここに自転車を置けばスペースも無駄にせず

土地を有効活用できます。

屋根は幅1.6m、奥1.7m、高さ2.6mです。

今あるスペースを無駄にせずにピッタリに

作れることがDIYのメリットです。

アルミパイプ(G-fun)を使って柱や屋根の

枠組みを作りその上に波板を固定しました。

柱パイプは独立基礎で固定しています。

今回はこのDIYを紹介します。




2. Hさんの相談内容

ブログから問い合わせをいただきました。

(一部抜粋)


単管パイプで自転車置き場を検討しましたが、

アルミパイプもいいなと思い始め

お問い合わせをさせていただきました。

現在、自宅西側の犬走(幅は1.8m~1.5m位)に

物置(1.5×1.5×2.0位)を設置し手前に

自転車置場(横1.5×奥1.5×高2.0~2.3)を

作りたいと考えています。

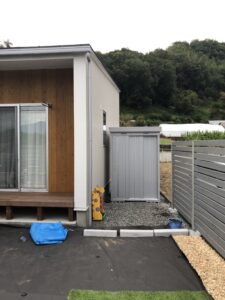

Hさんのご自宅は新築で住宅の隣に物置を

設置されています。

その前にスペースに屋根を作って自転車を

置けるようにします。

これまでもアルミパイプ(G-fun)と波板を

使った屋根はたくさんDIYしてきました。

こちらの動画では同じような自転車置き場を

作る工程が見れます。


(隙間スペースを屋根付き自転車小屋に有効活用)

子供の自転車を保管する場所がなく玄関内に置いていましたが、場所を取るので玄関が狭い・・・。そんな悩みから玄関のすぐそばに屋根を付けて自転車置き場を共同DIYしました。元々屋根がなかったので特に使っていなかったスペースが屋根を付けることで便利なスペースへと生まれ変わりました。

(カーポート屋根をアルミパイプと波板でDIY)

自宅横のカーポートスペースに屋根がなく不便だったのでアルミパイプと波板でカーポート屋根をDIYしました。奥行き約2.5m、幅2.0m、高さ2.5mのカーポートです。地面がコンクリートのためアンカーで柱パイプを固定し、屋根の梁を住宅壁に固定しています。雨どいも取り付けてもう雨が降っても大丈夫です。


波板とアルミパイプ(G-fun)は相性が良く

とても使いやすいです。

3. 物置小屋 屋根DIY

3.1 物置小屋 屋根DIY 材料

使用する材料はアルミパイプ(G-fun)です。

アルミパイプは雨に濡れてもサビないので

屋外のDIYに最適です。

イレクターパイプと似ていますが、

全く異なる特徴があります。


(アルミパイプの特徴)

 家庭DIYで利用する金属パイプにイレクターパイプがあります。アルミパイプも同様な用途で利用できますが、イレクターパイプよりも優れた特徴がいくつもあります。ここではイレクターパイプとの比較やアルミパイプの種類について、詳しく紹介しています。


2種類のサイズのアルミパイプを使用します。

柱パイプは強度を出すために直径43mmの

アルミパイプを使います。

それ以外の箇所は直径28mmにしました。

アルミパイプは直径が異なる場合も一緒に

連結して使うことができるので大変便利です。

パイプどうしを連結するにはコネクタという

部品を使用します。


(アルミパイプのコネクタ)

 アルミパイプどうしを連結する部品がコネクタです。コネクタにはたくさんの種類があり、連結方向も直角、水平、クロスなど様々な用途に利用できるようになっています。またパイプに沿って動いたり、パイプを軸に回転したりという可動できるコネクタもあります。これを利用すればDIYの幅が広がりますよ。


波板はアルミパイプに沿って設置して

直接ビスで固定します。

波板の形とアルミパイプが近いサイズなので

パイプに波板をそのまま乗せて固定できます。

3.2 物置小屋 屋根DIY 設計

アルミパイプ(G-fun)は専用の3D CAD

設計することができます。

ソフトはメーカから無料で提供されており、

誰でも自由に利用することができます。

インストール方法や簡単な使い方は

こちらの記事で紹介しています。


アルミフレームの3D CAD設計)

 アルミフレームやアルミパイプには専用の3D CADが無料で提供されています。そのためこれを使えば作る前に色んな角度から見ることが可能となり、設計ミスが少なくなります。さらに部品の長さや種類、数なども自動で計算してくれるので部品手配ミスや加工ミスも低減することができます。

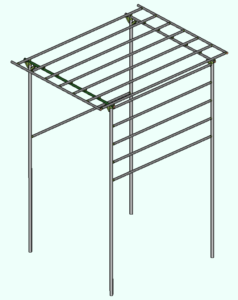

こちらがHさんと一緒に考えたCAD図です。

図の右側が物置側になります。

四隅に柱パイプを立てて屋根を載せます。

柱パイプはコンクリートで独立基礎にします。

ただ住宅側はベタ基礎に干渉してしまうので

そこを避けています。

屋根の上側も壁などに固定したいのですが、

Hさんの希望で今回は固定しません。

このままでは屋根が少し揺れると思うので

後からフェイス等と固定するような

対策を取りたいと思います。

屋根は物置入り口を覆うように作ります。

屋根の傾斜は柱の高さを変えることで

強制的につけました。

この方法では大きな角度を得られませんが

雨水を流す程度の角度であれば十分です。

もしより大きな角度をつけたい場合は

角度調整コネクタを使用します

これでCAD設計は終了です。

3.2 物置小屋 屋根DIY 製作

CADによる設計が終了すればメーカに

見積もりをもらって手配します。

パイプは長いもので2m以上ありますが、

送料無料で運んでもらえるので大変便利です。

Hさんは初めてアルミパイプを使われるので

部品を見るのも初めてです。

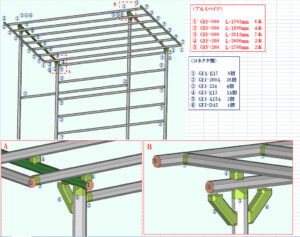

そこで組図を作って事前にお渡しします。

これを見ればどの部品をどこで使うかが

わかるので迷わずに作る事ができます。

またアルミパイプ(G-fun)の組立作業は

ほとんどが六角レンチで行えます。

コネクタのボルトを締めてパイプどうしを

連結するだけです。

DIY初心者や初めて触る人でも

簡単に扱える材料となっています。


(アルミパイプの組立て方法)

 アルミフレームやアルミパイプの組立ては六角ボルトを締めこむだけの簡単作業です。六角レンチ1本あれば全てを組み立てることができます。ウチの小学2年生の子供でもこの通り。誰が作っても同じように組みあがるので技術が要らず、初めての方やDIYしない人も安心して利用できます。

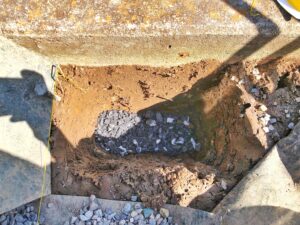

まずは柱パイプを立てる穴を掘ります。

Hさんは職業柄必要工具が準備できる環境で

この作業がとても早かったです。

掘った穴には砂利を敷かれています。

ここにコンクリートブロックを置いて

直径43mmパイプを差し込み柱にします。

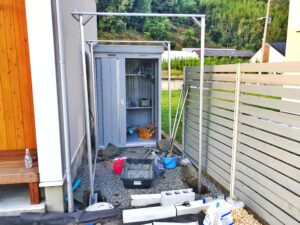

大枠を仮組みしてレベルや水平を調整します。

柱の高さは砂利を増減させて調整します。

調整が終わればコンクリートで固めて土を

埋め戻します。

ブロックの周りにもコンクリートや石を

入れて動かないように固めます。

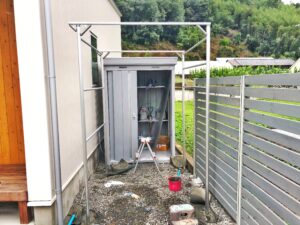

次に屋根を仮組みして波板の位置と合わせ、

それを柱パイプの上に載せます。

横にも雨が入り込まないようにカバーを

取り付けます。

最後に地面に芝を敷いたら完成です。

物置小屋の前に大きな屋根が出来上がり、

雨に濡れる事なく出し入れできます。

また自転車なども置けそうですね。

まだ屋根の上側を固定していないため

少し揺れがあるかもしれません。

Hさんの方で様子を見ながら検討されます。

製作費用はアルミパイプ部材で約4万円です。

波板はこちらで準備できないので

Hさんが直接用意されています。

物置小屋だけでも便利ですが、

雨除け屋根があるとさらに便利になります。

もし興味がありましたら是非チャレンジして

みて下さい。

4. さいごに

物置小屋にアルミパイプ(G-fun)で屋根を

作るDIYは如何だったでしょうか?

これだけのサイズの屋根があれば

自転車も十分停められます。

しかも雨の日でも濡れずに

物置に収納できるので有難いですね。

このように敷地にピッタリ合う屋根は

市販品ではありません。

基本的にはDIYするしかないと思います。

そんな時にアルミパイプ(G-fun)や

アルミフレームは大変便利です。

アルミは耐久性が高くほとんど錆びないため

屋外での使用に適しています

しかもアルミパイプ(G-fun)は取り扱いが

簡単なので使った事がない人でも大丈夫です。

初めてのHさんも数日で完成されました。

もし物置小屋に屋根が欲しい方は

是非チャレンジしてみて下さい。

DIYは世の中にない自分にピッタリなものを

手に入れる唯一の手段だと思います。

しかしイメージをそのまま形にする事は

よほど経験がないとできません。

LINK YOUR DESIGNでは

イメージを完成物につなげる活動です。

これは物だけでなく人も繋げます。

同じような物置屋根を作りたい時は

実際に作ったHさんと繋がることができます。

このように物と人を繋げる事で

一人では手が届かなかったものを

DIYを通してみんなで完成させます。

こんな温かいDIYがもっと広がって、

みんなが欲しいものを作れるといいですね。

この記事が皆さんの参考になれば幸いです。
