1. はじめに

ここではアルミフレームを使ってアルトの車中泊用ベッドを自作DIYしています。

「アルトのようなコンパクトカーで車中泊できるの??」

と思われるかもしませんが、出来あがった車中を見てください!!

完全なフラットベッドで長いところで2mも確保できています。

今回は友人の希望で運転席は倒さずにそのままの状態でいつでも寝れるような

構造にしています。

コンパクトカーでも車内スペースを最大限に利用できれば十分大人が寝れる

スペースが作りだせます。

そして車中の形状に合わせて自由にベッドを作れる材料がアルミフレームです。

フレームサイズは20×20mm角なのでちょっとした隙間でも利用できます。

しかも細くてもしっかり強度があるので安心して寝ることができます。

アルミフレームは普段の生活ではあまり見かけませんが、

工場では一般的に使われる材料です。

家庭DIYでも十分に利用できるので興味があればこちらをご覧ください。


アルミフレームってどんな物?

アルミフレームは各4面に溝を持ったアルミの角材です。この溝に専用のナットとブラケットと呼ばれる連結部品を使って、フレームどうしをつなぎ合わせて構造物を作ります。サイズは(20×20mm)から(100×100mm)まで豊富なラインナップがあります。そのため小さい棚からガレージまで幅広く利用できます。


実はこのフラットベッドは私が直接作ったものではありません。

私の車はモビリオでそちらはすでにフラットベッド製作済みです。


モビリオの車中泊用ベッドを作ろう

私は子供と一緒に車中泊するのが趣味です。これまでも色んな場所へ行ってきました。しかし子供が大きくなり車中で寝るのが難しくなってきたので、アルミフレームを使ってフラットベッドを作りました。このスペースがあれば子供二人連れての車中泊も全然大丈夫です。


その様子を見た友人に依頼されて私が設計と部品加工を行い、それを彼に輸送して

彼が最後車中で組み上げた共同作品です。

この友人は当然、これまでアルミフレームを扱ったことがありません。

しかしアルミフレームは設計や部品選定、加工等にコツが多少必要ですが、

組立てはとても簡単で六角レンチのみで誰でも行えます。

ホームセンターで売っているラックのように自分で簡単に組み立てられます。

しかもそれがオーダーメイドで自分の好きな形状や構造にすることができて、

その部品が送られてくるというイメージです。

これを共同DIYと呼んでいますが、キャンターの車中泊用ベッドを作ったこともあります。


(キャンターのフラットベッドを共同DIY)

大阪在住のMさんからキャンターで車中泊できるフラットベッドを製作したいとの相談がありました。そこでアルミパイプとパーティクルボードで折りたたみ式のベッドを共同DIYしました。Mさんに車内寸法を計測してもらい私がベッドを設計します。途中、パイプが長すぎる問題が発生しましたが、パイプの加工方法をお知らせすることで解決して無事にベッドが完成です。


ここではそんな共同製作の過程を振り返りながら紹介します。


2. アルト車中泊ベッドの設計

このベッドは友人からもらった手書きのスケッチといくつかの写真から始まりました。

設計するにあたりきちんとした図面は特に必要ありません。

互いに話し合いを重ねてある程度具体的な形状や寸法が決まった時点でこちらで専用の

3D CADを使って図面を作成します。

アルミフレームには誰でも無料で利用できる3D CADがあります。

これを使うことで実際に製作する前にお互いに寸法や構造を確認することができます。

さらにこのソフトは自動で加工寸法や使用部品数量を計算してくれるので

寸法ミスや部品欠品などを防ぐこともできます。


設計ツール 3D CAD

アルミフレームの設計は難しくありませんが、たまに寸法を間違えることがあります。フレームどうしを連結する場合にどちらを基準に固定するかで寸法が変わってくるからです。そこでオススメはこの3D CADです。これがあれば寸法や部品の間違いがありません。しかも無料で利用できます。


話し合いの結果、最終的な図面がこちらになりました。

アルト車中に設置する際に荷台と座席部分で高さが異なるため少し複雑な形状です。

しかしこのような形状でも3D CADと寸法図面を合わせて使うことでお互い離れた場所でも

イメージをしっかり合わせることができます。

最後はこの形状と寸法を友人に車中で確認してもらい、設計は終了です。

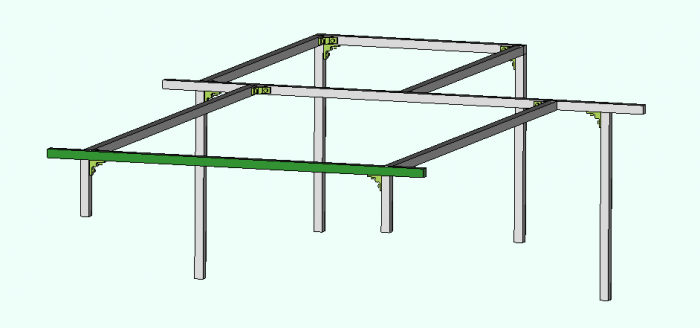

アルト車中泊用フラットベッド 設計

アルトの車中泊用フラットベッドを3D CADで設計しました。車中に合わせた構造のため段差や凹凸があって非常に複雑な形状です。しかし立体的に見ることが互いのイメージを合わせることができました。さらに各寸法も確認できるため間違えを防ぐことができます。


図面が完成して設計が終了すれば次は加工、製作に入ります。




3. アルト車中泊用ベッドの製作

出来あがった図面をもとに、私の方で部品の購入や加工を担当しました。

そして部品がそろったら組み立てて寸法チェックを行います。

この3D CADは作図するだけでなく部品寸法や個数まで計算してくれるので

加工ミスも削減できます。

そして図面通りであることが確認できれば、組み立てた写真を友人に送って

最終チェックをしてもらいました。

ここまですることで遠方にいる友人にも物を直接見ずとも理解してもらえます。

やはり出来上がったベッドの骨格も不思議な形状をしていますね。

ちなみに手前が助手席側奥が運転席側右がトランク側となっています。

足の高さもそれぞれ違うので壁の上に載せていますが、これが車載されると

きちんとフラットになるから不思議ですね。

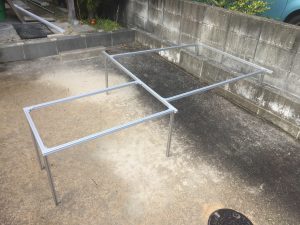

アルト車中泊用フラットベッド 加工

設計した図面をもとに部品の手配やフレームの切断加工を行い、それを組み立てました。木材と違って簡単に切断できず、適切な工具や工作機が必要です。そこで事前に加工済みのフレームを送れば組立てだけで完成します。フレームの組立てはとても簡単で六角レンチ1本で作業できます。



4. アルト車中泊ベッド 解体・梱包

出来あがったベッド骨組みは2mの長さがあるので、そのままでは輸送できません。

しかしここがフレームの良い点でこれを分解して友人宅へ輸送することができます。

分解することでコンパクトになり輸送費用も安くなります。

木工品のように釘を使ってしまえば繰り返し組立てができませんが、

アルミフレームは元々ボルトで連結部品を固定する方法です。

そのため何度でも分解、組立てが出来てそれによる摩耗もありません。

しかも必要工具は六角レンチのみなので簡単に作業ができます。


連結部品ブラケットブラケットの結合強度

アルミフレームはブラケットと呼ばれる連結部品を使ってフレームどうしをつなぎ合わせることができます。構造は簡単でフレームの溝に専用のナットを入れて締め付けるだけです。ブラケットにも種類があり、結合強度も変わってきます。使用用途や想定荷重に合わせて必要な強度が選択できます。


アルト車中泊用フラットベッド 梱包

組立てたアルト車中泊用フラットベッドを分解して梱包します。組み立てた状態では長い場所で2mもありましたが、分解すると片手で持てるほどのコンパクト。このようにすぐに分解できる点がアルミフレームの良い点です。輸送費用も安く済みました。


5. アルト車中泊用フラットベッド 完成

友人が構想を考えてスケッチ図を書き、私が作図、加工、組立確認、梱包輸送して

最後に友人が車中で組み上げるそんな二人三脚の製作品でした。

友人には部品と一緒に組立て手順書も送付しています。

作業的には難しくありませんが、形状が複雑なのでどの部品がどこにくるのか

わかりにくいからです。

そして最終的なアルト車中泊用フラットベッドがこちらです。

実は私もこの写真だけしか見たことがなく、実物は見てません。

そのためこれを見た時は正直ホッとしました。

車中の板は友人が自分で加工したものです。

この板はフレームにボルトを使って固定しています。

この板をこちらで加工して輸送すると輸送費用の方が圧倒的に高くなるので

友人に担当してもらえると効率的です。

この分業化を利用すれば初めての方もアルミフレームを使ったDIYが可能になります。

どんな形状、機能、構造が欲しいかをイメージできれば、後は一緒に設計して

自分で組み立てれば完成です。

さらに組立て時にわからない点や疑問があればお答えすることもできます。

慣れない材料を使ってDIYするときは不安や心配があってなかなか踏み出せませんが、

一緒に作ることで安心してこの便利な材料を利用することができるのです。

今回はアルトも車内スペースを有効に利用して十分なスペースが取れますした。

最も長いところでは2mのスペースが確保でき、大人も十分足を伸ばして寝れます。

ここまでスペースが取れれば合格点です。

アルミフレームを使えば無駄なスペースを無くして車内を最大限活用できます。

フレーム自体は20×20mmの角材でちょっとした隙間でも設置できます。

組立ても六角レンチ1本なので狭い車中での作業も簡単にできます。

アルミフレームで作ったベッドがどんな感じになったのかをこちらの記事にまとめています


アルト車中泊用フラットベッド 完成

分解して輸送した部品を使って友人がフラットベッドを完成させてくれました。組立て作業は六角レンチを使ったボルトの締め込み作業なので誰でも簡単にできます。私が一度組立てた写真を使って簡単な手順書を同封しました。これで複雑な形状な物も迷わず作れます。



最後のこのように便利なアルミフレームやパイプの購入方法ですが、

実はホームセンターなどではほとんど販売されていません。

一般的にはミスミやモノタロウといったweb商社を経由して購入できますが、

個人購入はなかなか難しいかもしれません。

しかも自分で必要な部品の長さや種類、数量を調べてそれぞれ注文するので

手配するのも大変です。

しかし「LINK YOUR DESIGN」を利用すればメルカリなどを使って

手軽にアルミフレームやアルミパイプを購入することができます。

しかも既に設計されて必要部品の種類や数量がまとまった部品リストが手に入り、

注文も一括で一回で済みます。

詳しい内容はこちらをご覧ください。


(アルミフレームの購入方法)

アルミフレームやパイプの欠点は入手性の悪さです。ホームセンターでは販売されておらずほとんどネット販売のみです。一般的にはミスミやモノタロウなどのweb商社経由で購入しますが、個人では難しいです。しかしメルカリなどでも購入でき、必要部品を一括購入できる方法がここにはありますよ。



アルミフレームやパイプを使ったDIYを一緒にしてみませんか?

 DIYする時間や工具がない

 普段DIYをしないので自信がない

そんな方にも安心で手間がかからず欲しい物が手に入る共同DIYです。

まず設計や構想は御自分で考えて欲しいものをイメージしてください。

もし自分で加工から組み立てまでされる方は必要に応じてアドバイスを致しますし、

手間な部品手配や加工をしたくない方はこちらで実施して組み立てる状態の部品を

お送りすることもできます。

初めて使う材料で不安な方も安心してチャレンジすることができますよ。

気に入った物が見つからない場合は試してみては如何でしょうか?

サポートやアドバイスは無料で実施しているためできる事、できない事があります。

詳しいサポート内容や進め方はこちらで説明しています。

Link Your Design

またこれまでのサポート事例はこちら。

 サポート事例集



他にも次のような収納棚やテラス屋根など作っていますので興味があればご覧ください。

いずれも賃貸住宅で出来るもので壁や天井を傷付けません。


「キッチンの壁収納を製作」

 アルミフレームを使ってキッチンに壁収納を作りました。壁を傷付ける事なく、アルミフレームを突っ張り棒のように固定して他の部品を組み立てていきます。アルミは燃えないので火の回りで使っても安心。しかも100均部品を利用したからくりがあります。右の写真でテーブルがありますが、どこか判りますか?

「脱衣所の収納棚製作」

 住んでいる家の洗面室がとても狭く、家族4人分の着替えや洗剤などを置く収納場所がありません。そこでアルミフレームを使って洗濯機の上やちょっとしたスペースを有効的に利用できる収納棚を作りました。市販品の棚だとどうしても無駄なスペースが出来ますが、自分で設計して作れば最適。しかも100均を利用して費用も抑えました。

「3万円台で作るテラス屋根」

 住んでいる賃貸住宅には軒や屋根がなく、洗濯物を干したり自転車を雨から避ける場所がありません。そこでアルミパイプを使って幅4mもあるテラス屋根を作りました。特徴は壁を傷付けたりコンクリートを使用せずにいつでも元に戻せること、目隠し壁まで取り付けても費用は4万円台という点です。

「洗濯物を干すサンルームをDIY」

 うちでは何故か長男だけが花粉症です。そのため花粉の季節になると目を赤く腫らして微熱が出るので辛いです。そこで洗濯物を干すためのサンルームをアルミフレームで作ってみました。大きな扉も付けて布団も干せます。ところがサンルーム内の温度は確かに上がりましたが、洗濯物が乾かない!?そこにはサンルームの落とし穴がありました。

賃貸でキッチン目隠しカーテンをDIY

 今の賃貸部屋は間取りがとても悪く、リビングに入る扉を開けるとキッチンが全部見えてしまいます。キレイな時は問題ありませんが、そうでないと大変。そこでキッチンを丸ごと囲う目隠しカーテンをアルミパイプで作りました。パイプを突っ張り棒のように使えば、どんな場所にでもカーテンや壁、扉を作ることができますよ。

回転式乾燥スタンドをDIY

 サンルームで検討した経験をもとに、部屋干しでもあっという間に乾かせる回転式乾燥スタンドを自作DIYしました。扇風機の風を当てると洗濯物がくるくる回転して万遍なく均一に乾かすことができます。蒸発した水蒸気も効率よく排出し、扇風機だけで乾くので電気代も10円程度で済みますよ。

(パントリーに収納棚をDIY

 高さ2mもあるパントリーには据付の棚がありません。そこで収納棚を作り、上の空間まで無駄なく利用できるようにします。ただ問題はここが賃貸住宅であること。そのため壁に直接ビスや釘は使えません。そこでパイプを突っ張り棒のようにして固定することで10kgの米袋を載せてもビクともしない棚にしました。

(キッチンに可動式物置き台をDIY)

 キッチンで食器洗いや料理をしているときにちょっとした物置き台が欲しくなります。例えばタブレットで動画を見たり、ボウルや野菜などの材料をちょっとだけ置くなど。そんなときに便利な可動式物置き台をアルミパイプでDIYしました。この台はスライドして自由に動かせるので作業する場所でいつも使えます。

(狭いキッチンシンクを整理スペースDIY)

 賃貸住宅のキッチンのシンク回りが狭くて作業がとてもやりずらい。食洗機が付いておらず食器カゴを使ってますが、これがシンクの上で場所を取ります。そこで食器カゴをシンクタンクの上に置ける台をアルミフレームでDIYします。水にぬれても錆びない材料なので水回りにピッタリです。

(スズキアルトに2mの車中泊ベッドをDIY)

スズキアルトに2mの長さがある車中泊用フラットベッドをアルミフレームでDIYしています。このベッドは共同DIYで私が設計や加工を担当し、離れて住む友人が車中で組立てを実施しました。アルミフレームは設計や加工に経験が必要なものの、組立てはとても簡単で誰でもすぐにできます。

(可変式2段ハンガーラックをDIY)

空いたスペースにぴったりのハンガーラックをアルミパイプでDIYしました。このラックは2段式になっていて、それぞれ高さを自由に変更することができます。上段は長男の服、下段は次男の服を掛けています。自分の好きなサイズで作れて子供の成長に合わせて簡単に調整できます。

(ロードバイクの保管車庫をDIY)

屋外でしっかり保管できるロードバイクの車庫をアルミフレームでDIYしました。ショーケースのように完全に覆った車庫で雨風が一切入りません。出し入れが簡単なように複数の扉が付いており、この中でメンテナンスもできます。鍵を付けることもできるので防犯対策にもなりますよ。

(モビリオの車中泊用ベッドを作ろう)

私は子供と一緒に車中泊するのが趣味です。これまでも色んな場所へ行ってきました。しかし子供が大きくなり車中で寝るのが難しくなってきたので、アルミフレームを使ってフラットベッドを作りました。このスペースがあれば子供二人連れての車中泊も全然大丈夫です。

(本棚に使える大容量マガジンラックをDIY)

リビングでは雑誌や本が散らかりやすいですね。そこで雑誌や本、大きなファイルを40冊以上収納できる回転式マガジンラックをDIYしました。また2段にして上段には小物入れ、下段がマガジンラックになっています。アルミパイプ以外は全て100均で購入した部品です。
