1.　はじめに

ノア車中泊ベッドをアルミフレームと

アルミパイプを使って制作しました。

アルミフレームでベッドの枠組みを作り、

その上にOSB合板とチップウレタンを

載せたフルフラットベットです。

ここではアルミフレームやパイプ（G-fun）を

使ったDIYを紹介していますが、

「LINK　YOUR　DESIGN」という

オンライン共同DIYも行なっています。

これはアルミフレームやパイプのDIYを

一緒に協力しながら行う活動です。

アルミフレームやパイプはとても便利な材料で

木材にはない優れた特性がありますが、

普段身近にないため使い方がわからない

という欠点があります。

そこでアルミフレームやパイプの使い方や選定、

設計などをアドバイスしながら初めての人でも

安心してDIYできるようにするものです。

これまでの共同DIY事例はこちらで見れます。

（共同DIY サポート事例集）

アルミパイプやアルミフレームを使ってみたいという方と一緒に共同DIYを行っています。これらの材料はとても便利ですが入手性の悪さからあまり知られていません。そのため部品選定や使い方、加工、組立方法など初めての人はわかりにくいです。そこで共同DIYでは誰もが扱えるようにサポートしています

今回は福島県のIさんと一緒に制作しました。

運転席はそのままで2列目と3列目シートを

倒してベッドにします。

2列目はシートとしても利用するので、

簡単に切り換えられるようにします。

ベッドサイズは幅120cm、奥行き200cmで

大人でも十分2人利用できます。

ベッド下には広々とした収納スペースがあり、

車中泊の時に大変便利です。

この記事ではトヨタ　ノアの車中泊ベッドの

制作方法を紹介します。

2.　相談内容

こちらがIさんからいただいた相談内容です。

トヨタのノアを購入し車中泊用のベッドを

自作したくアルミフレーム、パイプを

使ったDIYにとても興味を持ちました。

アルミの使用は経験なく知識もありません。

しかしサイトで沢山の方が希望に沿った

作品を共同DIYで実現されていることに、

とても魅力を感じました。

ここではオンライン共同DIYという一緒に

協力して制作するサービスを行っています。

これまでも車中泊、ベッドやウッドデッキ、

サイドパネルや目隠しフェンスなど

様々なものを作ってきました。

特に車中泊ベッドはこれまで様々な車種で

30台以上制作してきました。

（アルミフレームやG-funを使った車中泊ベッド　まとめ）

車中泊ではベッドが重要で特に凹凸があるとぐっすり眠れません。そんな場合は車中泊ベッドを自作するのがオススメ！ここでは車中泊ベッドを作るポイントを説明しており、初めてDIYする人でも失敗しない作り方を実績を踏まえて紹介しています。誰でも車中泊ベッドを作ることができますよ。

材料にアルミを使った制作が基本です。

水に濡れても錆ず軽くて加工性もいい

とても便利な金属です。

日常生活でもよく見かけますが、

それを使ったDIYはほとんど見かけません。

そのためここではアルミ部品の選定や設計、

組立など制作に関わる全てをサポートして

一緒にものづくりをしています。

今回もIさんと一緒にトヨタ　ノアの

車中泊ベッドをつくります。

3.　ノア車中泊ベット制作

3.1　ノア車中泊ベットの材料

ここでで使用する材料はアルミフレームと

アルミパイプです。

これらの材料はは企業や工場などでは

一般的によく使われる材料ですが、

家庭DIYで見ることはあまりありません。

アルミは錆びずに強度もあるため

大変使い勝手の良い材料です。

（アルミフレームの種類）

　アルミフレームは断面サイズで分類されており、（15×15mm）から（100×100mm）まで幅広いラインナップとなっています。断面形状も正方形だけでなく、長方形もあります。そのため用途に応じて使い分けが可能で、例えばカーポートから小さな棚まで幅広いDIYに適応できます。フレームサイズと一緒にブラケットなどの部品もそのサイズ専用となるので注意が必要です。

（アルミパイプの特徴）

　家庭DIYで利用する金属パイプにイレクターパイプがあります。アルミパイプも同様な用途で利用できますが、イレクターパイプよりも優れた特徴がいくつもあります。ここではイレクターパイプとの比較やアルミパイプの種類について、詳しく紹介しています。

これまでも様々な車種で車中泊ベッドを

作ってきましたが、

アルミフレームとアルミパイプを併用した

構造が最も多いです。

木材と違って細くても強度があるので

頑丈なベッドを作ることができます。

アルミフレームとアルミパイプにはそれぞれ

メリットがあります。

（アルミフレームのメリット）

・強度がありしっかりしている

・パネルが取り付けやすい

（アルミパイプのメリット）

・コストが安い

・部品の種類が豊富

互いの材料の良い点を組み合わせることで

使い勝手の良い車中泊ベッドが作れます。

3.2　ノア車中泊ベット設計

アルミフレームを使ってDIYする場合、

専用の3D CADソフトが利用できます。

このソフトはメーカから無料で提供されており、

誰でも自由に利用することができます。

インストール方法や簡単な使い方は

こちらの記事で紹介しています。

（アルミフレームの3D　CAD設計）

　アルミフレームやアルミパイプには専用の3D　CADが無料で提供されています。そのためこれを使えば作る前に色んな角度から見ることが可能となり、設計ミスが少なくなります。さらに部品の長さや種類、数なども自動で計算してくれるので部品手配ミスや加工ミスも低減することができます。

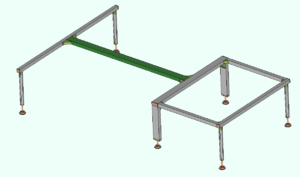

こちらがIさんと一緒に考えた設計図です。

この図面にはベット板は載っておらず

ベットの枠組みだけです。

ベット板はホームセンターから調達します。

図面の左側が運転席、右側は3列目です。

このように全体のベッド枠を一体化して

段差がないベッドを作ります。

右側の四角は3列目ベッドは常設します。

2列目シート間にアルミフレームを1本通し

それを運転席の後ろでつなげることで

2列目ベッドの枠組みを作ります。

ちょうど空いてるスペースに2列目シートが

収まるイメージです。

ベッド板は2列目が2枚、3列目が1枚です。

3列目は常にベット板を固定します。

2列目は状況に合わせてシートにしたり

ベッドにしたり使い分けます。

ベッド足はアルミパイプで作っており

簡単に脱着できるようにしています。

またアジャスターも取り付けており、

ベッドを水平になるように調整できます。

ベッド板はフレームの上に載せて固定します。

このように事前にCADで設計しておけば、

メーカーでフレームを加工してくれるので

組み立てるだけで作れるようになります。

3.3　ノア車中泊ベット組立

設計が終われば部品を手配します。

事前にCADで設計しておけばメーカーで

指定の長さにフレームをカットします。

そのため部品を組み立てるだけで作れます。

しかも大量の材料でも送料無料で自宅まで

メーカーが送ってくれるので有難いです。

部品が届けば後は組み立てるだけです。

しかしたくさんの部品が送られてくるので、

どの部品をどこで使うかはわかりません。

そこでこちらから組図を作成しています。

私が一緒に作業することはできませんが、

少しでも作りやすいようにサポートします。

アルミフレームやアルミパイプの組立作業は

六角レンチでボルトを締めるだけでです。

簡単なので初めて扱う人でもすぐに慣れます。

もし間違ってもボルトを緩めればす外せるので

何度でもやり直しできます。

この作業性の良さがオンライン共同DIYを

可能としています。

木材のように経験や技術を要するDIYは

オンラインのやり取りだけでは難しいです。

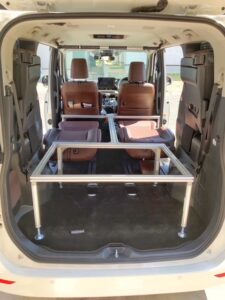

こちらがベット枠を組み立てた様子です。

図面通りの仕上がりです。

車内床は段差があるので水平になるように

ベッド足のアジャスターで調整します。

2列目はこの状態でシートを起こせます。

ベット枠はそのままでシートのみで調整でき

大変便利です。

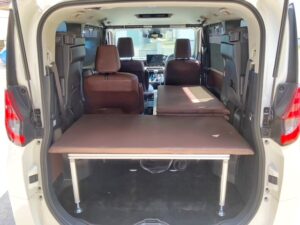

2列目と3列目をフルフラットにした状態です。

広々としたフルフラットベッドです。

横幅120cm、奥行き200cmあるので

大人2人が十分寝ることができます。

2列目シートは自由にアレンジでき、

片側だけシートとして使うこともできます。

共同DIYではこのようなベッドを

誰でも簡単に作れるようになります。

この車中泊ベッドのアルミ材料費用は

約2.5万円です。

これ以外にベッド板（OSB合板）やウレタン

チップ費用が必要です。

4.　さいごに

アルミフレームとアルミパイプ使って

トヨタノアの車中泊ベッドを制作しました。

幅120cm、奥行き200cmのフラットベッドが

完成しました。

2列目はシートアレンジが自由にでき、

かつシートを倒すだけで簡単に

ベッドにすることができます。

このようなオーダーメイドのカスタムされた

車中泊ベッドが組み立てるだけで作れます。

CADで設計し車内でも確認しているので、

ほとんど失敗することがありません。

このようなベッドを1人で作ろうとすると、

アルミフレームの知識や経験がないと

難しいです。

しかしオンライン共同DIYでは互いに協力し

得意な事やアイディアを出し合って

作ることができます。

自分だけのこだわりも一緒になって

考えて作ることができます。

もし希望の車中泊ベットが欲しい方は、

アルミフレームを検討してはいかがですか？

強度がありしっかりしたベッドを

作ることができます。

この記事が皆さんのお役に立てれば幸いです。
